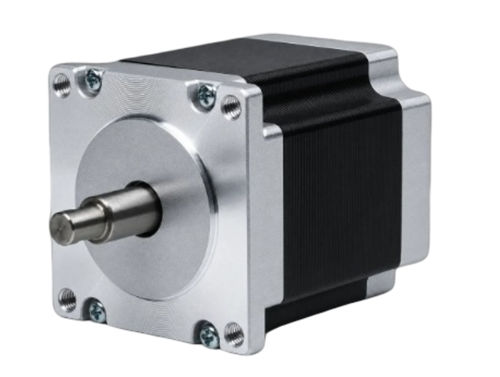

Motor paso a paso híbrido 57BHH65-300D-34KB

paso a paso 2 fasesNEMA 23

Descripción del producto
El 57BHH65-300D-34KB es un motor paso a paso híbrido de 57 mm (NEMA 23) de 2 fases, diseñado para control de movimiento de precisión en aplicaciones industriales. Entrega 1,177 N·m (12 kg·cm) de par de mantención desde un cuerpo de 65 mm y tiene una corriente nominal de 3 A/fase. Driver recomendado: CW542.

Puntos clave

• 2 fases, paso 1,8° — par de mantención 1,177 N·m (12 kg·cm)
• Corriente nominal 3 A/fase — bastidor 57 mm (NEMA 23)
• Longitud del cuerpo 65 mm, diámetro del eje 10 mm

Especificaciones eléctricas

• Ángulo de paso: 1,8° ± 5%
• Par de mantención: 1,177 N·m (12 kg·cm)
• Corriente nominal: 3 A/fase
• Número de fases: 2
• Número de conductores: 4

Dibujo mecánico
Dibujo mecánico disponible para la serie 57BH (57 mm / NEMA 23) que muestra dimensiones generales y detalles de montaje para integración.

Curva par-velocidad
Curva par-velocidad (serie 57BH) proporcionada para evaluar el comportamiento par/velocidad en condiciones nominales.

Especificaciones técnicas

• Designación del modelo: 57BHH65-300D-34KB
• Modelo comercial: 57BHH65
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 65 mm
• Ángulo de paso: 1,8° ± 5%
• Fases: 2
• Corriente nominal: 3 A/fase
• Par de mantención: 1,177 N·m (12 kg·cm)
• Número de conductores: 4
• Diámetro del eje: 10 mm
• Peso: 0,75 kg
• Driver recomendado: CW542
