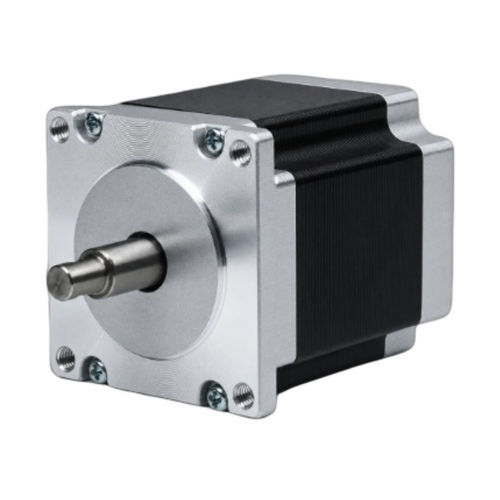

Motor paso a paso 2 fases 57BHM65-150A-21A

paso a paso híbrido24 VNEMA 23

Descripción del producto
El 57BHM65-150A-21A es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que entrega 0,883 N·m (9 kg·cm) de par de retención en un cuerpo de 65 mm. Con una corriente nominal de 1,5 A por fase, proporciona posicionamiento preciso en lazo abierto para aplicaciones de automatización y control de movimiento. Driver recomendado: CW542.

Aspectos clave

• 2 fases, paso de 0,9° — par de retención 0,883 N·m (9 kg·cm)
• Corriente nominal 1,5 A/fase — bastidor 57 mm (NEMA 23)
• Cuerpo compacto de 65 mm de longitud con eje de 8 mm

Resumen
Fases: 2
Ángulo de paso: 0,9°
Par de retención: 0,883 N·m
Corriente/fase: 1,5 A
Diámetro del eje: 8 mm
Número de conductores: 4

Especificaciones eléctricas
Ángulo de paso: 0,9° ±5%
Par de retención: 0,883 N·m (9 kg·cm)
Corriente nominal: 1,5 A/fase
Número de fases: 2
Número de conductores: 4
Diámetro del eje: 8 mm
Tamaño del bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 65 mm
Peso: 0,72 kg
Driver recomendado: CW542

Mecánica y rendimiento
Longitud del cuerpo: 65 mm (plano mecánico de la serie 57BH disponible)
Diámetro del eje: 8 mm
Peso: 0,72 kg
Características par-velocidad: curva par-velocidad disponible para la serie 57BH

Características técnicas

• Familia de modelos: 57BH / 57BHM65
• Tamaño de marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 65 mm
• Ángulo de paso: 0,9° (±5%)
• Número de fases: 2
• Corriente nominal: 1,5 A por fase
• Par de retención: 0,883 N·m (9 kg·cm)
• Diámetro del eje: 8 mm
• Número de conductores: 4
• Peso: 0,72 kg
• Driver recomendado: CW542
