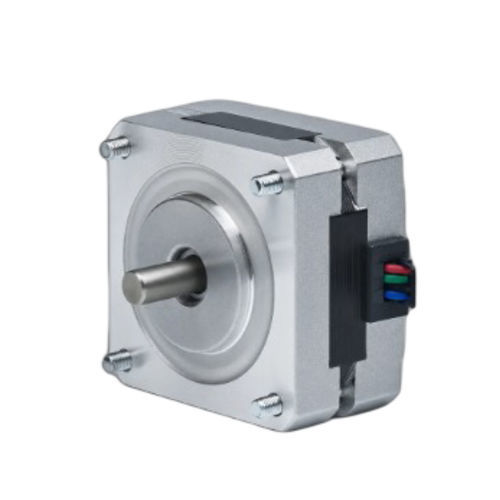

Motor paso a paso 4 fases 39BH34-02-11

paso a paso híbrido24 VNEMA 15

Descripción del producto
El 39BH34-02-11 es un motor paso a paso híbrido de 39 mm (NEMA 15) de 4 fases que ofrece 0,147 N·m (1,5 kg·cm) de par de retención en un cuerpo de 34 mm. Con una corriente nominal de 0,16 A por fase, proporciona posicionamiento preciso para sistemas compactos de control de movimiento. Driver recomendado: CW215.

Puntos clave

• 4 fases, paso 1,8° — par de retención 0,147 N·m (1,5 kg·cm)
• Corriente nominal 0,16 A/fase — chasis 39 mm (NEMA 15)
• Cuerpo compacto de 34 mm con eje de 5 mm

Especificaciones eléctricas (tabla)
Parámetro | Valor
Ángulo de paso | 1,8° ± 5%
Par de retención | 0,147 N·m (1,5 kg·cm)
Corriente nominal | 0,16 A/fase
Fases | 4
Conductores | 6
Diámetro del eje | 5 mm
Tamaño del marco | 39 mm (NEMA 15)
Longitud del cuerpo | 34 mm
Peso | 0,4 kg
Driver recomendado | CW215

Visuales mecánicos / rendimiento
Se proporcionan el plano mecánico y la curva par‑velocidad de la serie 39BH para apoyar la integración y la evaluación del rendimiento.

Especificaciones técnicas

• Modelo: 39BH34-02-11
• Marco: 39 mm (NEMA 15)
• Longitud del cuerpo: 34 mm
• Fases: 4
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,147 N·m (1,5 kg·cm)
• Corriente nominal: 0,16 A/fase
• Número de conductores: 6
• Diámetro del eje: 5 mm
• Peso: 0,4 kg
• Driver recomendado: CW215
