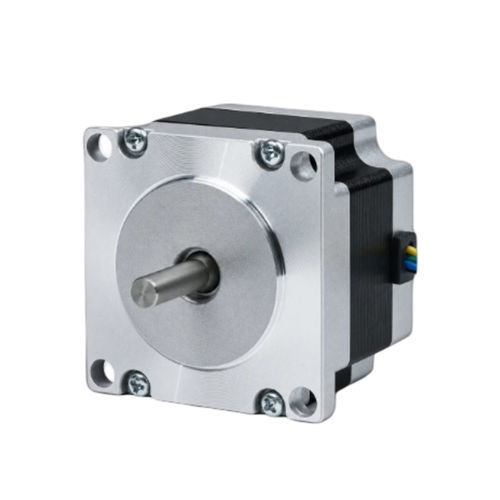

Motor paso a paso híbrido 57BHM41-030A-27G

paso a paso 4 fasesNEMA 23industrial

Resumen del producto
El 57BHM41-030A-27G es un motor paso a paso híbrido de 4 fases de 57 mm (NEMA 23) con cuerpo de 41 mm. Entrega un par de retención de 0,373 N·m (3,8 kg·cm) y tiene una corriente nominal de 0,3 A por fase. Diseñado para control de movimiento de precisión en entornos industriales. Driver recomendado: CW215.

Puntos clave

• 4 fases, ángulo de paso 0,9° — par de retención 3,8 kg·cm (0,373 N·m)
• Corriente nominal 0,3 A/fase — bastidor 57 mm (NEMA 23)
• Cuerpo compacto 41 mm — eje Ø 6,36 mm

Tarjetas resumen

• Fases: 4
• Ángulo de paso: 0,9°
• Par de retención: 0,373 N.m
• Corriente/fase: 0,3 A
• Diámetro del eje: 6,36 mm
• N.º de conductores: 6

Especificaciones eléctricas
Ángulo de paso: 0,9° ± 5%
Par de retención: 0,373 N·m (3,8 kg·cm)
Corriente nominal: 0,3 A/fase
N.º de fases: 4
N.º de conductores: 6
Diámetro del eje: 6,36 mm
Tamaño de cuadro: 57 mm (NEMA 23)
Longitud del cuerpo: 41 mm
Peso: 0,42 kg
Driver recomendado: CW215

Mecánica y rendimiento
Incluye plano mecánico y curva par‑velocidad de la serie 57BH. Longitud de cuerpo 41 mm con eje Ø 6,36 mm; peso aprox. 0,42 kg. Adecuado para ensamblajes compactos que requieren posicionamiento preciso.

Especificaciones técnicas

• Modelo: 57BHM41
• Tamaño de cuadro: 57 mm (NEMA 23)
• Longitud del cuerpo: 41 mm
• Número de fases: 4
• Ángulo de paso: 0,9° ± 5%
• Par de retención: 0,373 N·m (3,8 kg·cm)
• Corriente nominal: 0,3 A/fase
• Diámetro del eje: 6,36 mm
• N.º de conductores: 6
• Peso: 0,42 kg
• Driver recomendado: CW215
