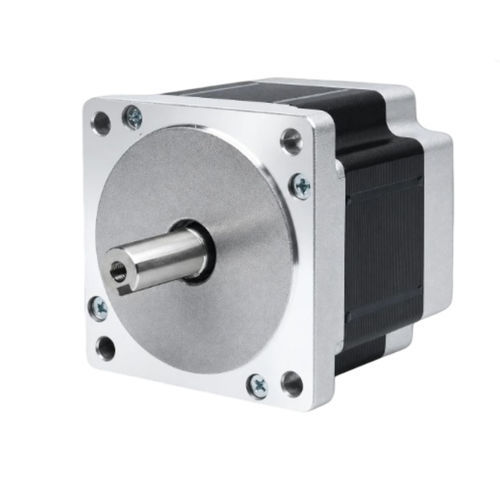

Motor paso a paso híbrido 86BHH80-420E-32J

paso a paso 4 fasesNEMA 34

Descripción
El 86BHH80 es un motor paso a paso híbrido NEMA 34 (86 mm) de 4 fases con cuerpo de 80 mm, que proporciona un par de retención de 4,41 N·m (45 kg·cm) a 4,5 A. El diseño de 4 fases y 8 conductores ofrece opciones de conexionado flexibles y una entrega de par más suave, adecuado para routers CNC pesados, mesas de plasma y máquinas de grabado.

Puntos clave

• Par de retención: 4,41 N·m (45 kg·cm)
• 4 fases, 8 conductores para conexionado flexible
• Marco 86 mm (NEMA 34), longitud de cuerpo 80 mm
• Diámetro del eje: 12,7 mm
• Driver recomendado: CWD860H

Especificaciones eléctricas (tabla)
Ángulo por paso — 1,8° ± 5%
Corriente nominal — 4,5 A/fase
Número de fases — 4
Número de conductores — 8
Tamaño de marco — 86 mm (NEMA 34)
Longitud del cuerpo — 80 mm
Peso — 2,4 kg

Mecánica / Rendimiento
El dibujo mecánico de la serie 86BH y las curvas par-velocidad están disponibles en la página del producto para ayudar en la integración y dimensionamiento.

Especificaciones técnicas

• Modelo: 86BHH80
• Diámetro del eje: 12,7 mm
• Ángulo por paso: 1,8° ± 5%
• Par de retención: 4,41 N·m (45 kg·cm)
• Corriente nominal: 4,5 A/fase
• Número de fases: 4
• Número de conductores: 8
• Peso: 2,4 kg
• Driver recomendado: CWD860H
• Referencia ficha técnica: 86BHH80-420E-32J
