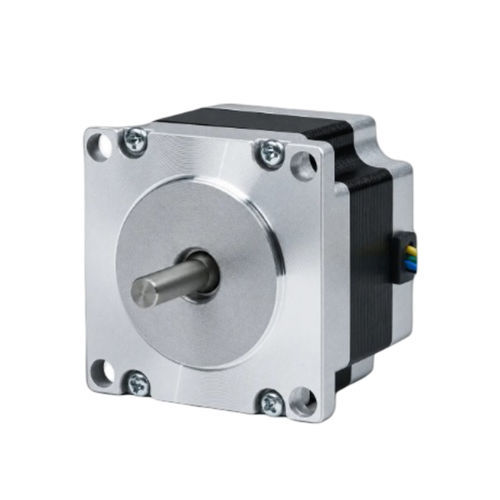

Motor 3 fases 57BHP41-501B-21

paso a paso híbridoNEMA 23para máquina herramienta

Resumen del producto
El 57BHP41-501B-21 es un motor paso a paso híbrido de 3 fases y 57 mm (NEMA 23) que ofrece un par de retención de 0,52 N·m (5,3 kg·cm) con una longitud de cuerpo de 41 mm. Ángulo de paso 1,2° y corriente nominal 5 A/fase. Indicado para control de movimiento de precisión en equipos automatizados y CNC. Driver recomendado: CW542.

Puntos clave

• 3 fases, ángulo de paso 1,2° — par de retención 0,52 N·m (5,3 kg·cm)
• Corriente nominal: 5 A/fase — Marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 41 mm — Diámetro del eje: 6,35 mm

Especificaciones eléctricas
Ángulo de paso: 1,2° ± 5%
Par de retención: 0,52 N·m (5,3 kg·cm)
Corriente nominal: 5 A/fase
N.º de fases: 3
N.º de conductores: 6
Diámetro del eje: 6,35 mm
Tamaño del bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 41 mm
Peso: 0,55 kg
Driver recomendado: CW542

Ficha técnica
57BHP41-501B-21

Dibujo mecánico
Dibujo mecánico disponible para la serie 57BH (imagen en la página del producto)

Curva par-velocidad
Curva par-velocidad disponible para la serie 57BH (imagen en la página del producto)

Especificaciones técnicas

• Modelo: 57BHP41
• Fase: 3
• Ángulo de paso: 1,2° ± 5%
• Par de retención: 0,52 N·m (5,3 kg·cm)
• Corriente nominal: 5 A/fase
• N.º de conductores: 6
• Diámetro del eje: 6,35 mm
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 41 mm
• Peso: 0,55 kg
• Driver recomendado: CW542
