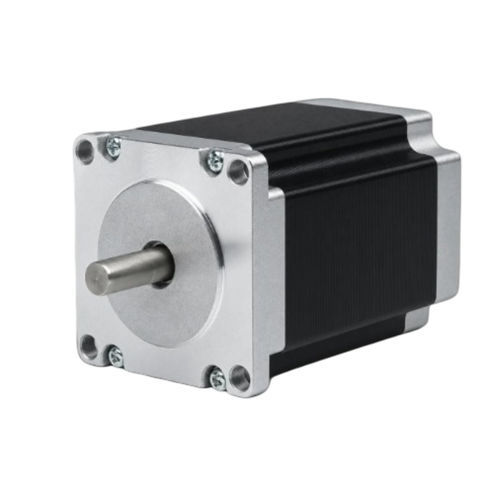

Motor paso a paso híbrido 57BHM110-300B-32

paso a paso 4 fasesNEMA 23de precisión

Descripción del producto
El 57BHM110-300B-32 es un motor paso a paso híbrido de 57 mm (NEMA 23) de 4 fases que proporciona un par de retención de 2,551 N·m (26 kg·cm) en una carcasa de 110 mm. Corriente nominal: 3 A/fase. Driver recomendado: CW542. Eje de 8 mm, 6 conductores, longitud del cuerpo 110 mm; peso aprox. 1,4 kg. Diseñado para control de movimiento de precisión y personalización OEM sin MOQ.

Puntos destacados

• 4 fases, paso 0,9° — par de retención 2,551 N·m (26 kg·cm)
• Corriente nominal 3 A/fase — marco 57 mm (NEMA 23)
• Longitud de cuerpo 110 mm, eje 8 mm, 6 conductores

Especificaciones eléctricas
Ángulo de paso — 0,9° ± 5%
Par de retención — 2,551 N·m (26 kg·cm)
Corriente nominal — 3 A/fase
Número de fases — 4
Número de conductores — 6
Diámetro del eje — 8 mm
Tamaño de marco — 57 mm (NEMA 23)
Longitud del cuerpo — 110 mm
Peso — ~1,4 kg
Driver recomendado — CW542

Mecánica / Rendimiento
Se proporcionan plano mecánico y curva par-velocidad de la serie 57BH como recursos del producto. La hoja de datos incluye dimensiones detalladas y gráficos de rendimiento para la referencia exacta.

Hoja de datos
Referencia de hoja de datos: 57BHM110-300B-32

Especificaciones técnicas

• Modelo: 57BHM110-300B-32
• Tamaño de marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 110 mm
• Ángulo de paso: 0,9° ± 5%
• Fases: 4
• Par de retención: 2,551 N·m (26 kg·cm)
• Corriente nominal: 3 A/fase
• Conductores: 6
• Diámetro del eje: 8 mm
• Driver recomendado: CW542
• Peso: ~1,4 kg
