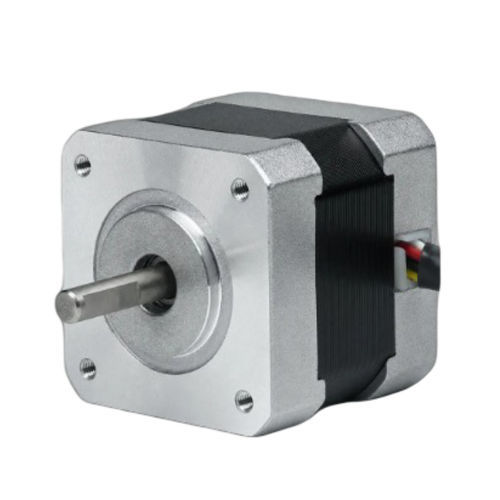

Motor paso a paso híbrido 2BHP50-150A-24

trifásico24 VNEMA 17

Descripción del producto
El 42BHP50-150A-24 es un motor paso a paso híbrido trifásico de 42 mm (NEMA 17) que proporciona 0,314 N·m (3,2 kg·cm) de par de retención en un cuerpo de 50 mm. Con una corriente nominal de 1,5 A/fase, es adecuado para aplicaciones de control de movimiento de precisión que requieren tamaño compacto y rendimiento de paso constante. Driver recomendado: CW422C.

PUNTOS DESTACADOS

• 3 fases, ángulo de paso 1,2° — par de retención 0,314 N·m (3,2 kg·cm)
• Corriente nominal 1,5 A/fase — bastidor 42 mm (NEMA 17)
• Cuerpo de 50 mm, diámetro de eje 5 mm

Especificaciones rápidas (resumen)
Fases — 3
Ángulo de paso — 1,2° ± 5%
Par de retención — 0,314 N·m (3,2 kg·cm)
Corriente nominal — 1,5 A/fase
N.º de conductores — 3
Diámetro del eje — 5 mm
Tamaño del bastidor — 42 mm (NEMA 17)
Longitud del cuerpo — 50 mm
Peso — 0,75 kg
Driver recomendado — CW422C

Plano mecánico
Plano mecánico — Serie 42BH (42 mm / NEMA 17)

Curva par-velocidad
Curva par-velocidad — Serie 42BH

Especificaciones técnicas

• Modelo / Serie: 42BHP50 (Serie 42BH)
• Fase: 3
• Ángulo de paso: 1,2° ± 5%
• Par de retención: 0,314 N·m (3,2 kg·cm)
• Corriente nominal: 1,5 A/fase
• N.º de conductores: 3
• Diámetro del eje: 5 mm
• Tamaño del bastidor: 42 mm (NEMA 17)
• Longitud del cuerpo: 50 mm
• Peso: 0,75 kg
• Driver recomendado: CW422C
