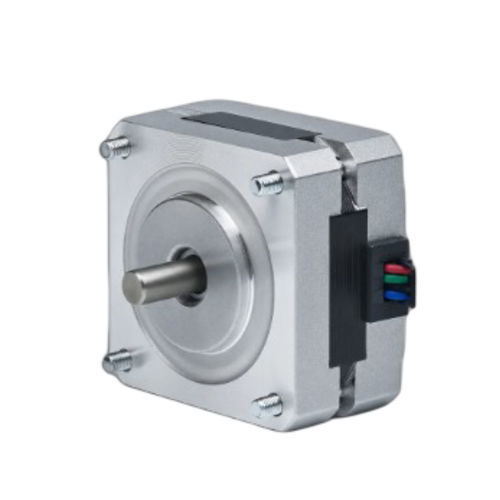

Motor paso a paso 2 fases 39BHM26-02A-17

paso a paso híbridocompactode tamaño pequeño

Descripción del producto
El 39BHM26-02A-17 es un motor paso a paso híbrido de 2 fases y 39 mm (NEMA 15) que ofrece un par de retención de 0,069 N·m (0,7 kg·cm) en un cuerpo de 26 mm. Corriente nominal 0,2 A/fase. Diseñado para control de movimiento de precisión en aplicaciones industriales compactas. Driver recomendado: CW215.

Aspectos clave

• 2 fases, paso de 0,9° — par de retención 0,069 N·m (0,7 kg·cm)
• Corriente nominal: 0,2 A/fase — bastidor 39 mm (NEMA 15)
• Longitud de cuerpo 26 mm — eje Ø 5 mm

Especificaciones eléctricas
Ángulo por paso: 0,9° ± 5%
Par de retención: 0,069 N·m (0,7 kg·cm)
Corriente nominal: 0,2 A/fase
Número de fases: 2
Número de cables: 4
Diámetro del eje: 5 mm
Tamaño del bastidor: 39 mm (NEMA 15)
Longitud del cuerpo: 26 mm
Peso: 0,3 kg
Driver recomendado: CW215

Figuras y gráficos
Dibujo mecánico y curva par-velocidad disponibles para la serie 39BH como referencia para instalación y rendimiento.

Especificaciones técnicas

• Modelo: 39BHM26-02A-17
• Ángulo por paso: 0,9° ± 5%
• Par de retención: 0,0687–0,069 N·m (0,7 kg·cm)
• Corriente nominal: 0,2 A por fase
• Fases: 2
• Número de cables: 4
• Diámetro del eje: 5 mm
• Tamaño del bastidor: 39 mm (NEMA 15)
• Longitud del cuerpo: 26 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
