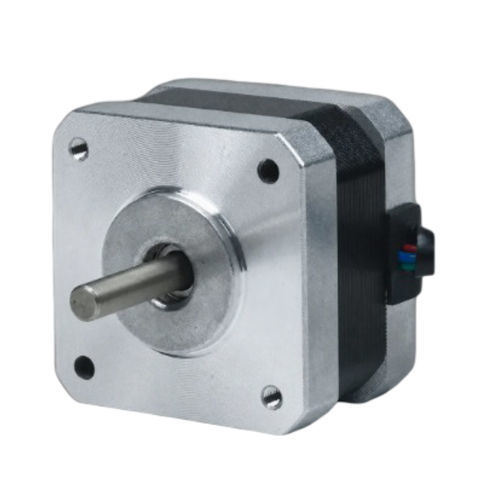

Motor paso a paso híbrido 42BHH25-040A-24

paso a paso 2 fasesNEMA 17

Descripción general del producto
El 42BHH25-040A-24 es un motor paso a paso híbrido de 2 fases y 42 mm (NEMA 17) que proporciona 0,167 N·m (1,7 kg·cm) de par de retención en un cuerpo de 25 mm. Con corriente nominal de 0,4 A/fase, 4 hilos y eje de 5 mm, está diseñado para control de movimiento de precisión en automatización industrial, robótica, CNC e instrumentos de laboratorio. Driver recomendado: CW215.

Puntos clave

• Ángulo de paso: 1,8° (±5%)
• Par de retención: 0,167 N·m (1,7 kg·cm)
• Corriente nominal: 0,4 A/fase
• Marco: 42 mm (NEMA 17) — Longitud del cuerpo: 25 mm
• Eje: Ø 5 mm — 4 hilos
• Peso: 0,22 kg
• Driver recomendado: CW215

Ficha técnica
Referencia de ficha técnica: 42BHH25-040A-24. Plano mecánico, diagrama de cableado y curva par-velocidad disponibles para descarga.

Mecánica y rendimiento
El motor es compatible con montajes estándar NEMA 17. Consulte la curva par-velocidad para la selección de carga y velocidad. Tenga en cuenta los límites térmicos y siga la configuración del driver CW215 (microstepping, ajuste de corriente) para obtener el rendimiento requerido.

Especificaciones técnicas

• Ángulo de paso: 1,8° ±5%
• Par de retención: 0,167 N·m (1,7 kg·cm)
• Corriente nominal: 0,4 A/fase
• Fases: 2
• Hilos: 4
• Diámetro del eje: 5 mm
• Tamaño del marco: 42 mm (NEMA 17)
• Longitud del cuerpo: 25 mm
• Peso: 0,22 kg
• Driver recomendado: CW215
