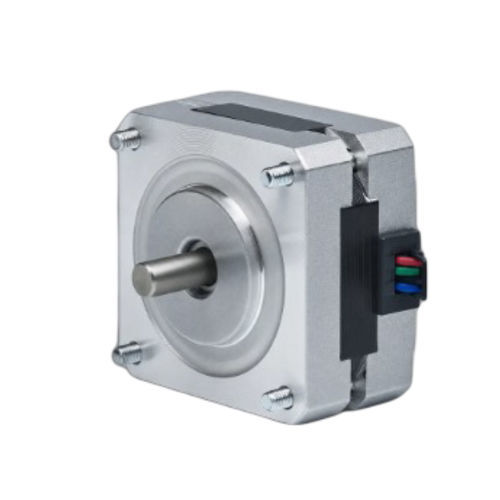

Motor paso a paso 4 fases 39BH25-048A-24

paso a paso híbridoNEMA 15

Resumen del producto
El 39BH25-048A-24 es un motor paso a paso híbrido de 4 fases de 39 mm (NEMA 15) diseñado para control de movimiento de precisión en espacios reducidos. Proporciona 0,098 N·m (1 kg·cm) de par de retención desde un cuerpo de 25 mm y tiene una corriente nominal de 0,48 A por fase. Driver recomendado: CW215.

Puntos destacados

• Configuración de 4 fases con ángulo de paso de 1,8°
• Par de retención: 0,098 N·m (1 kg·cm)
• Marco: 39 mm (NEMA 15) — Longitud del cuerpo: 25 mm — Diámetro del eje: 5 mm
• Corriente nominal: 0,48 A/fase — 4 conductores

Especificaciones eléctricas (resumen)
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,098 N·m (1 kg·cm)
Corriente nominal: 0,48 A/Fase
Número de fases: 4
Número de conductores: 4
Diámetro del eje: 5 mm
Tamaño de marco: 39 mm (NEMA 15)
Longitud del cuerpo: 25 mm
Peso: 0,3 kg
Driver recomendado: CW215

Planos y rendimiento
Dibujo mecánico disponible para la serie 39BH (39 mm / NEMA 15).
Curva par-velocidad disponible para la serie 39BH (gráfico de rendimiento que muestra el par frente a la velocidad).

Ficha técnica del producto
Identificador: 39BH25-048A-24

Especificaciones técnicas

• Serie / Modelo: 39BH25
• Tamaño de marco: 39 mm (NEMA 15)
• Longitud del cuerpo: 25 mm
• Número de fases: 4
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,0981 N·m (1 kg·cm)
• Corriente nominal: 0,48 A/Fase
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
