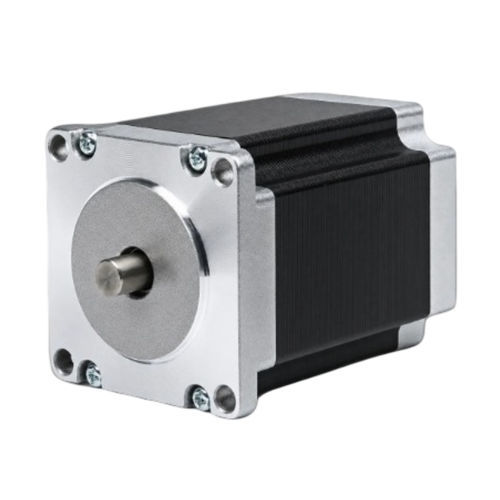

Motor paso a paso 2 fases 57BHH76-300C-21G

paso a paso híbridoNEMA 23para la robótica

Descripción general
El 57BHH76-300C-21G es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que entrega 1,825 N·m (18,6 kg·cm) de par de retención en un cuerpo de 76 mm. Corriente nominal 3 A/fase, indicado para aplicaciones de control de movimiento de precisión como máquinas CNC, robótica y sistemas de automatización. Driver recomendado: CW542.

Puntos destacados

• 2 fases, ángulo de paso 1,8° — par de retención 1,825 N·m (18,6 kg·cm)
• Corriente nominal: 3 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 76 mm, eje 6,35 mm, conexión de 4 hilos

Especificaciones eléctricas
Ángulo de paso: 1,8° ±5%
Par de retención: 1,825 N·m (18,6 kg·cm)
Corriente nominal: 3 A/fase
Número de fases: 2
Número de hilos: 4
Diámetro del eje: 6,35 mm
Tamaño del bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 76 mm
Peso: 1,1 kg
Driver recomendado: CW542

Mecánica y prestaciones
Dibujo mecánico y curva par‑velocidad disponibles para la serie 57BH. Archivos CAD y dimensiones de montaje disponibles bajo petición para facilitar la integración.

Especificaciones técnicas

• Modelo (serie): 57BHH76-300C-21G
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 76 mm
• Ángulo de paso: 1,8° ±5%
• Número de fases: 2
• Corriente nominal: 3 A/fase
• Par de retención: 1,825 N·m (18,6 kg·cm)
• Número de hilos: 4
• Diámetro del eje: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW542
