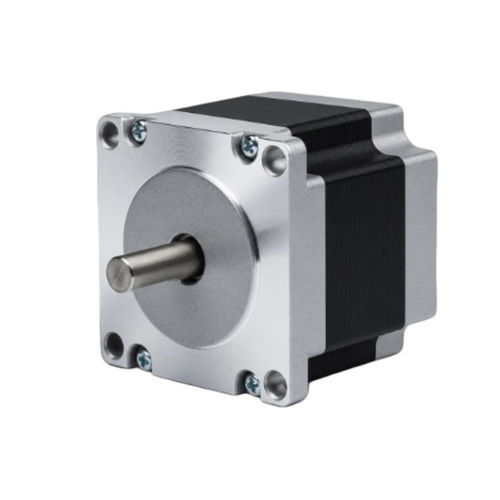

Motor paso a paso híbrido 57BHP56-350A-21A

3 fasesNEMA 23

Descripción del producto
El 57BHP56-350A-21A es un motor paso a paso híbrido trifásico de 57 mm (NEMA 23) que proporciona 0,883 N·m (9 kg·cm) de par de retención en un cuerpo de 56 mm. Corriente nominal 3,5 A/fase, eje Ø 6,35 mm. Driver recomendado: CW542.

Puntos clave

• 3 fases, paso 1,2° — par de retención 0,883 N·m (9 kg·cm)
• Corriente nominal 3,5 A/fase — bastidor 57 mm (NEMA 23)
• Longitud del cuerpo 56 mm — diámetro del eje 6,35 mm

Especificaciones eléctricas
Ángulo de paso : 1,2° ± 5%
Par de retención : 0,883 N·m (9 kg·cm)
Corriente nominal : 3,5 A/Fase
Número de fases : 3
Número de conductores : 6
Diámetro del eje : 6,35 mm
Tamaño de bastidor : 57 mm (NEMA 23)
Longitud del cuerpo : 56 mm
Peso : 0,65 kg
Driver recomendado : CW542

Ilustraciones mecánicas y de rendimiento
Se facilitan el plano mecánico y la curva par‑velocidad de la serie 57BH para ayudar en la integración mecánica y la evaluación del rendimiento.

Especificaciones técnicas

• Designación del modelo (variante): 57BHP56-350A-21A
• Serie: 57BH / 57BHP
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 56 mm
• Número de fases: 3
• Ángulo de paso: 1,2° ± 5%
• Par de retención: 0,883 N·m (9 kg·cm)
• Corriente nominal: 3,5 A/Fase
• Número de conductores: 6
• Diámetro del eje: 6,35 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
