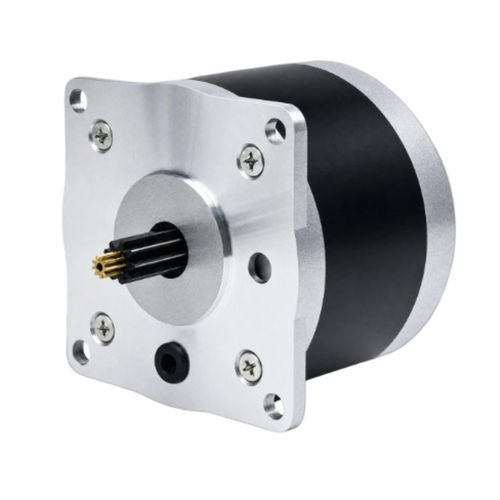

Motor paso a paso 2 fases 86BH62-125B-N30

paso a paso híbridocompactoNEMA 34

Resumen del producto
El 86BH62 es un motor paso a paso híbrido NEMA 34 con un cuerpo compacto de 62 mm, que entrega 1,28 N·m (13 kg·cm) de par de retención con 1,25 A. La configuración de 6 conductores permite flexibilidad de cableado en serie o en paralelo, y el bajo consumo lo hace adecuado para sistemas de automatización alimentados por batería o con requisitos de eficiencia energética.

Puntos clave

• Par de retención: 1,28 N·m (13 kg·cm)
• Bajo consumo: 1,25 A/fase
• Marco de 86 mm (NEMA 34), cuerpo compacto de 62 mm
• 6 conductores para flexibilidad de cableado serie/paralelo
• Driver recomendado: CWD860H

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 1,28 N·m (13 kg·cm)
Corriente nominal: 1,25 A/fase
N.º de fases: 2
N.º de conductores: 6
Diámetro del eje: 9,5 mm
Tamaño del marco: 86 mm (NEMA 34)
Longitud del cuerpo: 62 mm
Peso: 1,1 kg
Driver recomendado: CWD860H

Especificaciones técnicas

• Modelo: 86BH62
• Tamaño del marco: 86 mm (NEMA 34)
• Longitud del cuerpo: 62 mm
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 1,28 N·m (13 kg·cm)
• Corriente nominal: 1,25 A/fase
• N.º de fases: 2
• N.º de conductores: 6 (configuración de 6 conductores para cableado serie/paralelo)
• Diámetro del eje: 9,5 mm
• Peso: 1,1 kg
• Driver recomendado: CWD860H
• Referencia de la hoja de datos: 86BH62-125B-N30
