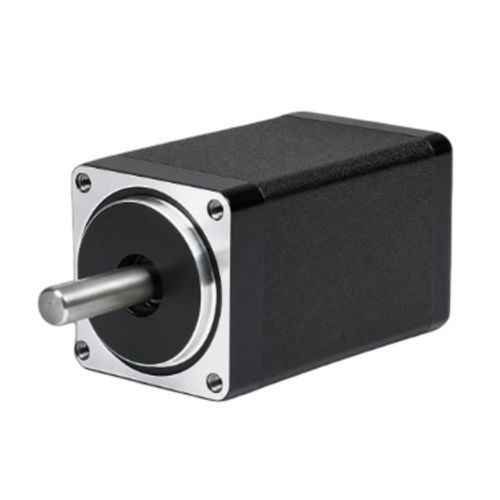

Motor paso a paso híbrido 28BH51-100B-20NEMA 11para la robóticaindustrial
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- paso a paso híbrido
- Configuración
- NEMA 11
- Aplicaciones
- industrial, para la robótica, para máquina herramienta, para instrumentos de medida
- Otras características
- de precisión
- Intensidad
1 A
- Par
0,088 Nm
(0,064905 ft.lb)- Diámetro
5 mm
(0,2 in)
Descripción
Resumen del producto
El 28BH51-100B-20 es un motor paso a paso híbrido de 2 fases de 28 mm (NEMA 11) que proporciona 0,088 N·m (0,9 kg·cm) de par de mantenimiento en un cuerpo de 51 mm. Con corriente nominal de 1 A/fase, eje de 5 mm y 4 conductores, es adecuado para control de movimiento de precisión en automatización industrial, CNC, robótica e instrumentación. Driver recomendado: CW215.
Características principales
Especificaciones eléctricas
Ángulo por paso: 1,8° ± 5%
Par de mantenimiento: 0,088 N·m (0,9 kg·cm)
Corriente nominal: 1 A/Fase
Número de fases: 2
Número de conductores: 4
Tamaño de marco: 28 mm (NEMA 11)
Longitud del cuerpo: 51 mm
Diámetro del eje: 5 mm
Peso: 0,18 kg
Driver recomendado: CW215
Identificador de ficha técnica: 28BH51-100B-20
Mecánica y rendimiento
Se disponen de planos mecánicos para la serie 28BH. Se proporcionan curvas par-velocidad y datos de rendimiento para validar el diseño y seleccionar el motor.
Ficha técnica
Identificador de ficha técnica: 28BH51-100B-20
Aplicaciones típicas
El 28BH51-100B-20 es un motor paso a paso híbrido de 2 fases de 28 mm (NEMA 11) que proporciona 0,088 N·m (0,9 kg·cm) de par de mantenimiento en un cuerpo de 51 mm. Con corriente nominal de 1 A/fase, eje de 5 mm y 4 conductores, es adecuado para control de movimiento de precisión en automatización industrial, CNC, robótica e instrumentación. Driver recomendado: CW215.
Características principales
- 2 fases, ángulo por paso 1,8° — par de mantenimiento 0,088 N·m (0,9 kg·cm)
- Corriente nominal: 1 A/fase
- Marco: 28 mm (NEMA 11), longitud de cuerpo 51 mm
- Diámetro del eje: 5 mm — 4 conductores
- Familia: serie 28BH — Modelo: 28BH51-100B-20
Especificaciones eléctricas
Ángulo por paso: 1,8° ± 5%
Par de mantenimiento: 0,088 N·m (0,9 kg·cm)
Corriente nominal: 1 A/Fase
Número de fases: 2
Número de conductores: 4
Tamaño de marco: 28 mm (NEMA 11)
Longitud del cuerpo: 51 mm
Diámetro del eje: 5 mm
Peso: 0,18 kg
Driver recomendado: CW215
Identificador de ficha técnica: 28BH51-100B-20
Mecánica y rendimiento
Se disponen de planos mecánicos para la serie 28BH. Se proporcionan curvas par-velocidad y datos de rendimiento para validar el diseño y seleccionar el motor.
Ficha técnica
Identificador de ficha técnica: 28BH51-100B-20
Aplicaciones típicas
- Automatización industrial y sistemas de posicionamiento
- Máquinas CNC y control de ejes
- Robótica y robots colaborativos
- Instrumentación de laboratorio y equipos médicos (no implantables)
