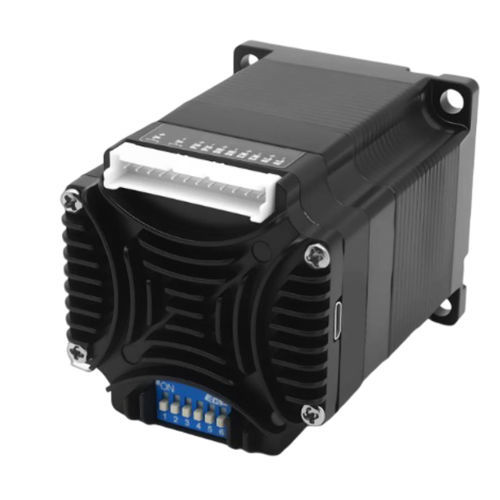

Motor paso a paso 57BH75PS12IC

24 V60 Vcon codificador y controlador integrados

Descripción del producto
El 57BH75PS12IC es un servomotor paso a paso integrado de 57 mm controlado por pulsos, con un par máximo de salida de 1,2 N·m. El conjunto integra motor, controlador y codificador en un tamaño compacto NEMA 23 para facilitar la instalación en ejes de transferencia, envasado y automatización general mediante control TTL de pulso/dirección.

Puntos clave

• Control TTL por pulso / dirección
• Entrada 24–60 VCC; par de salida máximo 1,2 N·m
• Retroalimentación de codificador 4096 líneas (16 384 cuentas)
• 16 posiciones DIP para microstepping más ajuste por software
• Rango de velocidad 0,01–3000 rpm

Resumen
Tamaño de bastidor: 57 mm
Longitud del cuerpo: 75 mm
Par máximo de salida: 1,2 N·m
Voltaje de entrada: 24–60 VCC
Comunicación: Control TTL pulso / dirección
Retroalimentación del codificador: 4096 líneas (16 384 cuentas)

Visión general del integrado

• Modelo: 57BH75PS12IC
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo integrado: 75 mm
• Tamaño L: 55 mm
• Diámetro del eje: 8 mm
• Rango de tensión de entrada: 24–60 VCC
• Par máximo de salida: 1,2 N·m
• Comunicación: Control TTL pulso / dirección

Eléctrico, retroalimentación y configuración

• Ajuste de corriente: 0,2–3,2 A ajustable por software; motor coincidente de fábrica: 4,0 A
• Retroalimentación del codificador: 4096 líneas (16 384 cuentas)
• Resistencia de fase: 0,44 Ω ±20%
• Inductancia de fase: 1,4 mH ±20%
• Inercia del rotor: aprox. 280 g·cm²
• Peso: aprox. 0,82 kg
• Rango de velocidad: 0,01 rpm a 3000 rpm
• Ajuste de microstep: 16 posiciones DIP; entero positivo ajustable por software ≥ 200
• Frecuencia de filtro: predeterminado de fábrica 400 kHz; ajustable por software
• Protecciones: sobretensión, subtensión, sobrecorriente, circuito abierto de bobinado y desviación de posición
• Almacenamiento no volátil: parámetros guardados en la FLASH MCU interna
• Temperatura de funcionamiento: 0°C a +40°C
• Humedad de funcionamiento: 20% HR a 90% HR
• Configuración serie TTL: 115200 bps; 8 bits de datos; 1 bit de parada; sin paridad

Dibujo mecánico
El dibujo mecánico y los planos dimensionales se proporcionan como referencia. Diámetro del eje 8 mm; tamaño L 55 mm; longitud integrada 75 mm.

Especificaciones técnicas

• Modelo: 57BH75PS12IC
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud integrada: 75 mm
• Tamaño L: 55 mm
• Diámetro del eje: 8 mm
• Rango de tensión de entrada: 24–60 VCC
• Par máximo de salida: 1,2 N·m
• Comunicación: Control TTL pulso / dirección
• Retroalimentación del codificador: 4096 líneas (16 384 cuentas)
• Ajuste de corriente: 0,2–3,2 A ajustable por software; motor coincidente de fábrica: 4,0 A
• Resistencia de fase: 0,44 Ω ±20%
• Inductancia de fase: 1,4 mH ±20%
• Inercia del rotor: aprox. 280 g·cm²
• Peso: aprox. 0,82 kg
• Rango de velocidad: 0,01 rpm a 3000 rpm
• Ajuste de microstep: 16 posiciones DIP; entero positivo ajustable por software ≥ 200
• Frecuencia de filtro: predeterminado de fábrica 400 kHz; ajustable por software
• Protecciones: sobretensión, subtensión, sobrecorriente, circuito abierto de bobinado y desviación de posición
• Almacenamiento no volátil: parámetros guardados en la FLASH MCU interna
• Temperatura de funcionamiento: 0°C a +40°C
• Humedad de funcionamiento: 20% HR a 90% HR
• Configuración serie TTL: 115200 bps; 8 bits de datos; 1 bit de parada; sin paridad
