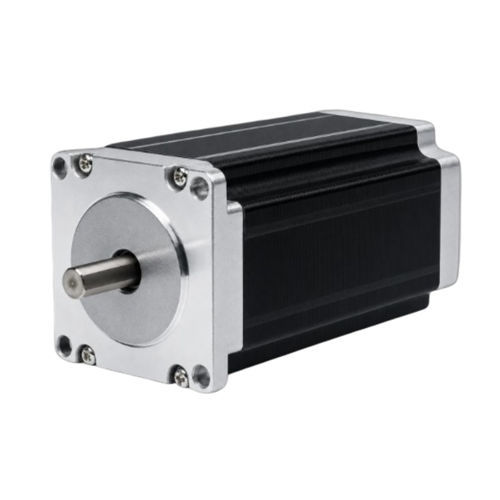

Motor paso a paso 2 fases 57BHH110-422A-30D

paso a paso híbridoNEMA 23para la robótica

Descripción del producto
El 57BHH110-422A-30D es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que proporciona 3,139 N·m (32 kg·cm) de par de retención en un cuerpo de 110 mm. Corriente nominal 4,2 A/fase. Adecuado para control de movimiento de precisión en automatización industrial, CNC y sistemas robóticos. Driver recomendado: CWD556.

Aspectos destacados

• 2 fases, ángulo de paso 1,8° — par de retención 3,139 N·m (32 kg·cm)
• Corriente nominal 4,2 A/fase — marco 57 mm (NEMA 23)
• Longitud del cuerpo 110 mm con eje Ø 10 mm

Especificaciones eléctricas
Ángulo de paso — 1,8° ± 5%
Par de retención — 3,139 N·m (32 kg·cm)
Corriente nominal — 4,2 A/fase
Número de fases — 2
Número de conductores — 4
Diámetro del eje — 10 mm
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 110 mm
Peso — 2,2 kg
Driver recomendado — CWD556

Plano mecánico
Plano mecánico disponible para la serie 57BH (57 mm / NEMA 23) que muestra dimensiones de montaje y detalles del eje para facilitar la integración.

Curva par-velocidad
Curva de rendimiento par-velocidad disponible para la serie 57BH para evaluar el par en función de la velocidad al seleccionar la aplicación.

Especificaciones del modelo

• Modelo / Número de pieza: 57BHH110-422A-30D
• Denominación comercial: 57BHH110
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 110 mm
• Ángulo de paso: 1,8° ± 5%
• Fases: 2
• Corriente nominal: 4,2 A/fase
• Par de retención: 3,139 N·m (32 kg·cm)
• Número de conductores: 4
• Diámetro del eje: 10 mm
• Peso: 2,2 kg
• Driver recomendado: CWD556
