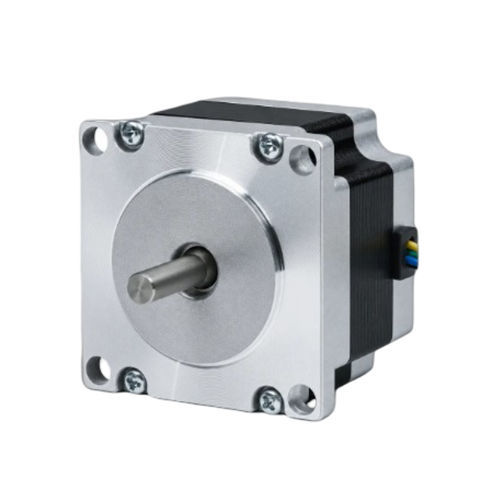

Motor paso a paso híbrido 57BHH41-099A-12K

paso a paso 2 fasescompactoNEMA 23

Resumen
El 57BHH41-099A-12K es un motor paso a paso híbrido de 57 mm (NEMA 23) de 2 fases que aporta 0,981 N·m (10 kg·cm) de par de retención en un cuerpo compacto de 41 mm. Corriente nominal 1 A por fase, eje de 6,35 mm. Adecuado para control de movimiento de precisión y automatización industrial. Driver recomendado: CW542.

Aspectos clave

• 2 fases, paso de 1,8° — par de retención 0,981 N·m (10 kg·cm)
• Corriente nominal: 1 A/fase
• Marco 57 mm (NEMA 23), longitud de cuerpo 41 mm
• Diámetro del eje 6,35 mm, configuración de 4 conductores

Parámetros rápidos
Fases — 2
Ángulo de paso — 1,8°
Par de retención — 0,981 N·m
Corriente/fase — 1 A
Diámetro del eje — 6,35 mm
N.º de conductores — 4

Especificaciones eléctricas
Ángulo de paso — 1,8° ± 5%
Par de retención — 0,981 N·m (10 kg·cm)
Corriente nominal — 1 A/fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 6,35 mm
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 41 mm
Peso — 0,46 kg
Driver recomendado — CW542

Mecánica y rendimiento
Se suministra el dibujo mecánico de la serie 57BH para facilitar la integración. Hay disponible una curva par-velocidad de la serie para evaluar el comportamiento dinámico bajo carga.

Ficha técnica
La ficha técnica que hace referencia a 57BHH41-099A-12K está disponible (descarga PDF en la página del producto).

Especificaciones técnicas

• Serie de modelo: 57BHH (57 mm NEMA 23)
• Denominación de modelo: 57BHH41
• Tamaño de marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 41 mm
• Ángulo de paso: 1,8° ± 5%
• N.º de fases: 2
• N.º de conductores: 4
• Corriente nominal: 1 A por fase
• Par de retención: 0,981 N·m (10 kg·cm)
• Diámetro del eje: 6,35 mm
• Peso: 0,46 kg
• Driver recomendado: CW542
