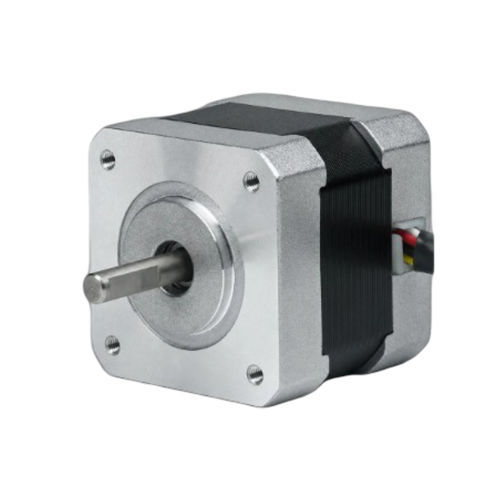

Motor trifásico 42BHP37W-060-24

paso a paso híbridocompactoNEMA 17

Descripción general
El 42BHP37W-060-24 es un motor paso a paso híbrido trifásico de 42 mm (NEMA 17) que entrega 0,255 N·m (2,6 kg·cm) de par de retención en un cuerpo compacto de 37 mm. Corriente nominal 0,6 A/fase. Recomendado para control de movimiento de precisión en automatización industrial. Driver recomendado: CW215.

Puntos clave

• Ángulo de paso: 1,2° ± 5%
• Par de retención: 0,255 N·m (2,6 kg·cm)
• Corriente nominal: 0,6 A/Fase
• Tamaño de bastidor: 42 mm (NEMA 17)
• Longitud del cuerpo: 37 mm — Diámetro del eje: 5 mm
• 3 fases, 3 conductores
• Driver recomendado: CW215

Especificaciones eléctricas (extracto)

• Ángulo de paso: 1,2° ± 5%
• Par de retención: 0,255 N·m (2,6 kg·cm)
• Corriente nominal: 0,6 A/Fase
• Número de fases: 3
• Número de conductores: 3
• Diámetro del eje: 5 mm
• Tamaño del bastidor: 42 mm (NEMA 17)
• Longitud del cuerpo: 37 mm
• Peso: 0,3 kg
• Driver recomendado: CW215

Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par-velocidad de la serie 42BH para facilitar el montaje y la evaluación del rendimiento. Consulte la curva par-velocidad al seleccionar el motor según perfiles de carga dinámicos.

Aplicaciones

• Automatización industrial y sistemas de transporte
• Robótica y equipos pick-and-place
• CNC y etapas de posicionamiento
• Instrumentación de precisión y automatización de laboratorio

Montaje y compatibilidad

• Patrón de montaje NEMA 17 — bastidor 42 mm
• Eje de 5 mm — apto para acoplamientos y poleas
• Compatibilidad de driver: CW215 recomendado; ajustar parámetros para 1,2° y 0,6 A/fase
