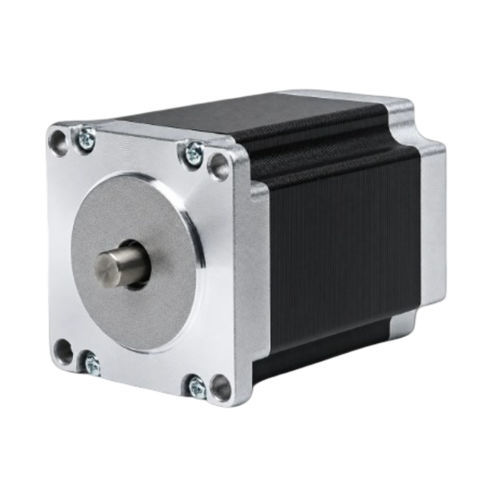

Motor 3 fases 57BHP79-500A-29

paso a paso híbridoNEMA 23de precisión

Descripción del producto
El 57BHP79-500A-29 es un motor paso a paso híbrido de 57 mm (NEMA 23) trifásico que proporciona 1.422 N·m (14,5 kg·cm) de par de retención en un cuerpo de 79 mm. Corriente nominal 5 A/fase, indicado para control de movimiento de precisión en espacios reducidos. Driver recomendado: CW542.

Puntos clave

• Trifásico, ángulo de paso 1,2° — par de retención 1.422 N·m (14,5 kg·cm)
• Corriente nominal 5 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 79 mm con eje Ø 8 mm

Especificaciones eléctricas
Ángulo de paso: 1,2° ± 5%
Par de retención: 1.422 N·m (14,5 kg·cm)
Corriente nominal: 5 A/fase
Número de fases: 3
Número de conductores: 3
Diámetro del eje: 8 mm
Tamaño de bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 79 mm
Peso: 1,2 kg
Driver recomendado: CW542

Mecánica / Gráficos
Plano mecánico disponible para la serie 57BH con dimensiones de montaje y detalles del eje. Curva par‑velocidad disponible para la serie 57BH para evaluar el rendimiento según la velocidad.

Modelo / Especificaciones técnicas

• Modelo: 57BHP79-500A-29 (designación del producto)
• Fases: 3
• Ángulo de paso: 1,2° ± 5%
• Par de retención: 1.422 N·m (14,5 kg·cm)
• Corriente nominal por fase: 5 A
• Número de conductores: 3
• Diámetro del eje: 8 mm
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 79 mm
• Peso: 1,2 kg
• Driver recomendado: CW542
