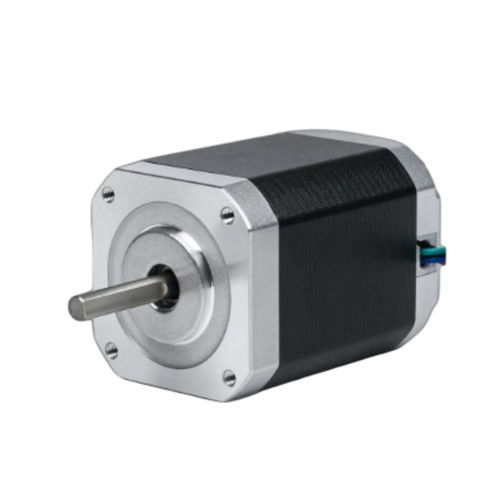

Motor paso a paso híbrido 42BHH58-030A-21A

paso a paso 2 fasesNEMA 17

Resumen del producto
El 42BHH58-030A-21A es un motor paso a paso híbrido de 2 fases de 42 mm (NEMA 17) que proporciona 0,589 N·m (6 kg·cm) de par de retención en un cuerpo de 58 mm. Corriente nominal: 0,3 A/fase. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 6 kg·cm
• Corriente nominal: 0,3 A/fase — bastidor 42 mm (NEMA 17)
• Longitud del cuerpo 58 mm — diámetro de eje 5 mm

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,589 N·m (6 kg·cm)
Corriente nominal: 0,3 A/Fase
N.º de fases: 2
N.º de conductores: 4
Diámetro del eje: 5 mm
Tamaño de bastidor: 42 mm (NEMA 17)
Longitud del cuerpo: 58 mm
Peso: 0,9 kg
Driver recomendado: CW215

Mecánica y prestaciones
Se proporcionan como recursos del producto el plano mecánico y la curva par‑velocidad de la serie 42BH. El plano mecánico corresponde a la serie 42BH (42 mm NEMA 17) y está disponible un gráfico de prestaciones par‑velocidad para la serie.

Características / especificaciones técnicas

• Variante de modelo: 42BHH58-030A-21A
• Serie: 42BHH58 / serie 42BH
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,589 N·m (6 kg·cm)
• Corriente nominal: 0,3 A/fase
• N.º de conductores: 4
• Diámetro del eje: 5 mm
• Tamaño del bastidor: 42 mm (NEMA 17)
• Longitud del cuerpo: 58 mm
• Peso: 0,9 kg
• Driver recomendado: CW215
