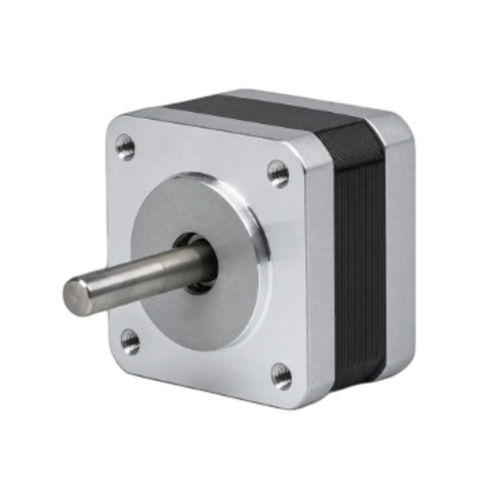

Motor paso a paso 35BH20-020-16

paso a paso híbridopaso a paso 2 fasescompacto

Descripción del producto
El 35BH20 (serie 35BH) es un motor paso a paso híbrido de 35 mm (NEMA 14) de 2 fases que proporciona un par de retención de 0,0245–0,025 N·m (0,25 kg·cm) en un cuerpo de 20 mm. Corriente nominal 0,2 A/fase. Diámetro de eje 5 mm. Controlador recomendado: CW215.

Puntos clave

• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,0245–0,025 N·m (0,25 kg·cm)
• Corriente nominal: 0,2 A / fase
• Marco: 35 mm (NEMA 14), longitud del cuerpo: 20 mm
• Diámetro del eje: 5 mm
• Fases / conductores: 2 fases / 4 conductores

Especificaciones eléctricas
Ángulo de paso — 1,8° ± 5%
Par de retención — 0,0245–0,025 N·m (0,25 kg·cm)
Corriente nominal — 0,2 A / fase
Número de fases — 2
Número de conductores — 4
Diámetro del eje — 5 mm
Tamaño del marco — 35 mm (NEMA 14)
Longitud del cuerpo — 20 mm
Peso — 0,12 kg
Controlador recomendado — CW215

Diagramas y curvas
Dibujo mecánico disponible para la serie 35BH (35 mm / NEMA 14).
Curva par-velocidad disponible para la serie 35BH.

Características / Especificaciones técnicas

• Modelo: 35BH20
• Serie: 35BH Series
• Tamaño del marco: 35 mm (NEMA 14)
• Longitud del cuerpo: 20 mm
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,0245–0,025 N·m (0,25 kg·cm)
• Corriente nominal: 0,2 A / fase
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,12 kg
• Controlador recomendado: CW215
