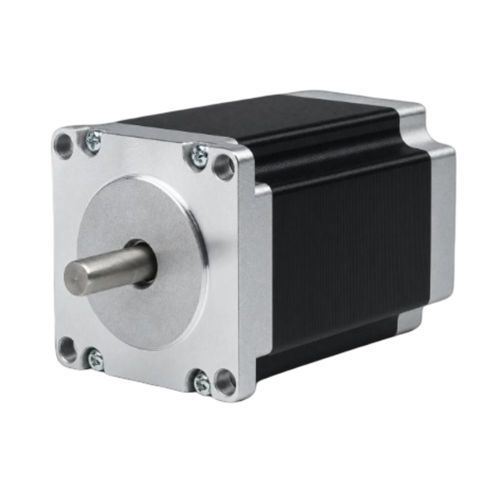

Motor paso a paso 4 fases 57BHH82-400A-21BG

paso a paso híbridoNEMA 23para aplicaciones industriales

Descripción del producto
El 57BHH82-400A-21BG es un motor paso a paso híbrido de 4 fases de 57 mm (NEMA 23) que ofrece un par de retención de 2,158 N·m (22 kg·cm) en un cuerpo de 82 mm. Con una corriente nominal de 4 A/fase, proporciona rendimiento preciso y estable para aplicaciones industriales de control de movimiento. Controlador recomendado: CWD556.

Puntos clave

• 4 fases 1,8° — 22 kg·cm par de retención
• 4 A/fase — bastidor 57 mm (NEMA 23)
• Longitud de cuerpo 82 mm, eje 8 mm

Especificaciones eléctricas
Ángulo de paso — 1,8° ± 5%
Par de retención — 2,158 N·m (22 kg·cm)
Corriente nominal — 4 A/fase
N.º de fases — 4
N.º de conductores — 8
Diámetro del eje — 8 mm
Tamaño del bastidor — 57 mm (NEMA 23)
Longitud del cuerpo — 82 mm
Peso — 1,42 kg
Controlador recomendado — CWD556

Mecánica y rendimiento
Se proporcionan el plano mecánico y la curva par-velocidad para la serie 57BH/57BHH (dimensiones del cuerpo y eje: longitud del cuerpo 82 mm, eje 8 mm) para facilitar la integración.

Especificaciones técnicas

• Modelo: 57BHH82-400A-21BG
• Serie: 57BHH / 57BH (57 mm / NEMA 23)
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 2,158 N·m (22 kg·cm)
• Corriente nominal: 4 A/fase
• N.º de fases: 4
• N.º de conductores: 8
• Diámetro del eje: 8 mm
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 82 mm
• Peso: 1,42 kg
• Controlador recomendado: CWD556
