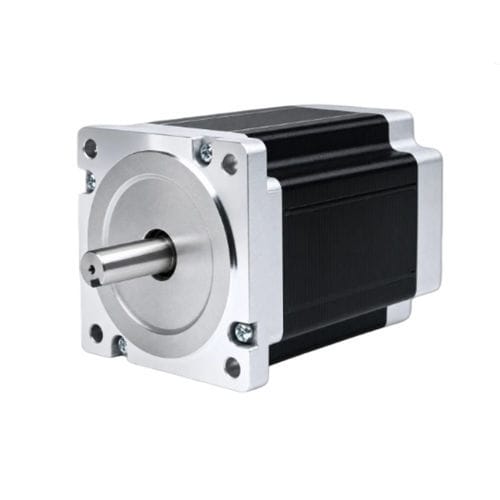

Motor paso a paso 2 fases 86BHH114-500A-32E

paso a paso híbrido48 VNEMA 34

Descripción del producto
El 86BHH114 es un motor paso a paso híbrido NEMA 34 (86 mm) con cuerpo de 114 mm, que proporciona un par de retención de 6,67 N·m (68 kg·cm) a 5,0 A/fase. Es el motor de referencia para la curva par‑velocidad de la serie 86BH y combina torque y longitud compacta para aplicaciones industriales de movimiento.

Aspectos destacados

• Par de retención: 6,67 N·m (68 kg·cm)
• Motor de referencia para la curva par‑velocidad 86BH
• Chasis: 86 mm (NEMA 34), longitud del cuerpo: 114 mm
• Diámetro del eje: 12,7 mm
• Controlador recomendado: CWD860H

Atributos resumidos
Tamaño de chasis: 86 mm (NEMA 34)
Ángulo por paso: 1,8°
Par de retención: 6,67 N·m
Corriente nominal: 5,0 A/fase
Fases: 2
Conductores: 4

Especificaciones eléctricas (tabla)
Ángulo por paso: 1,8° ± 5%
Par de retención: 6,67 N·m (68 kg·cm)
Corriente nominal: 5,0 A/fase
Fases: 2
Conductores: 4
Diámetro del eje: 12,7 mm
Tamaño del chasis: 86 mm (NEMA 34)
Longitud del cuerpo: 114 mm
Peso: 3,5 kg
Controlador recomendado: CWD860H

Plano mecánico
Plano mecánico disponible para la serie 86BH (86 mm / NEMA 34) que muestra las dimensiones de montaje y la ubicación de conectores para la integración en equipos industriales.

Curva par‑velocidad
Curva par‑velocidad proporcionada para el modelo 86BHH114 a DC 48 V con el controlador recomendado (CWD860H). Utilice esta curva como referencia para selección y dimensionado en CNC, mesas plasma y sistemas de automatización.

Especificaciones técnicas

• Modelo: 86BHH114
• Tamaño del chasis: 86 mm (NEMA 34)
• Longitud del cuerpo: 114 mm
• Ángulo por paso: 1,8° (±5%)
• Par de retención: 6,67 N·m (68 kg·cm)
• Corriente nominal: 5,0 A/fase
• Número de fases: 2
• Número de conductores: 4
• Diámetro del eje: 12,7 mm
• Peso: 3,5 kg
• Controlador recomendado: CWD860H
