Motor paso a paso 2 fases 57BH51-100A-21-14

paso a paso híbridoNEMA 23compacto

Descripción general

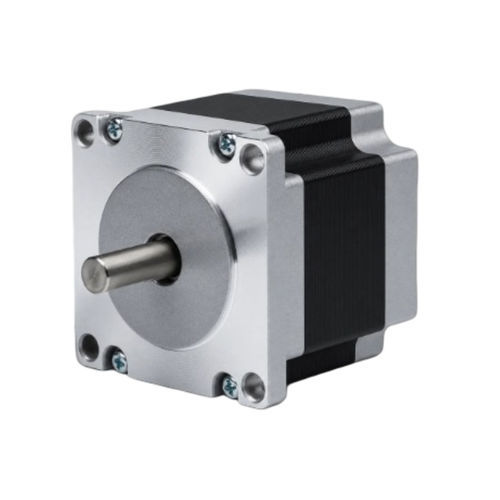

El 57BH51-100A-21-14 es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que proporciona 0,677 N·m (6,9 kg·cm) de par de retención con una longitud de cuerpo de 51 mm. Corriente nominal: 1 A por fase. Driver recomendado: CW542.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 6,9 kg·cm (0,677 N·m)
• Corriente nominal: 1 A/fase — bastidor 57 mm (NEMA 23)
• Cuerpo compacto de 51 mm, diámetro del eje 6,35 mm, cableado de 4 conductores

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,677 N·m (6,9 kg·cm)
Corriente nominal: 1 A/Fase
Número de fases: 2
Número de conductores: 4
Diámetro del eje: 6,35 mm
Tamaño del bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 51 mm
Peso: 0,62 kg
Driver recomendado: CW542

Dibujo mecánico
El dibujo mecánico de la serie 57BH (57 mm / NEMA 23) está disponible y muestra dimensiones de montaje y patrón de orificios.

Curva par‑velocidad
Curva de rendimiento par‑velocidad disponible para la serie 57BH que ilustra el comportamiento del par en función de la velocidad con corriente nominal.

Especificaciones técnicas

• Modelo: 57BH51 (ejemplo de código completo: 57BH51-100A-21-14)
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,677 N·m (6,9 kg·cm)
• Corriente nominal: 1 A/Fase
• Número de conductores: 4
• Diámetro del eje: 6,35 mm
• Tamaño del bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 51 mm
• Peso: 0,62 kg
• Driver recomendado: CW542
