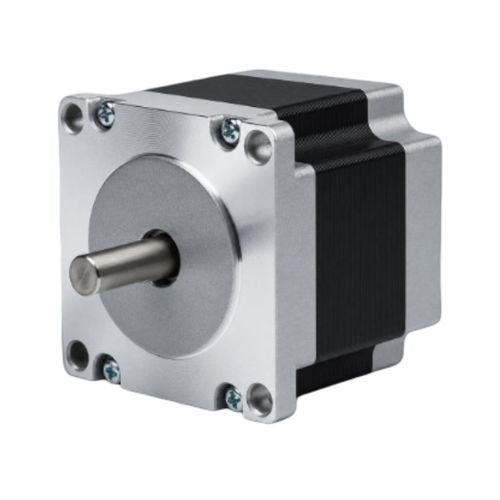

Motor paso a paso 2 fases 57BHM56-070A-28B

paso a paso híbridoNEMA 23para la robótica

Resumen
El 57BHM56-070A-28B es un motor paso a paso híbrido de 57 mm (NEMA 23) de 2 fases que ofrece un par de retención de 1,177 N·m (12 kg·cm) en un cuerpo de 56 mm. Con corriente nominal de 0,7 A/fase y un ángulo de paso de 0,9°, es adecuado para aplicaciones de posicionamiento y control de movimiento de precisión. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 0,9° — par de retención 12 kg·cm (1,177 N·m)
• 0,7 A/fase — bastidor 57 mm (NEMA 23)
• Cuerpo de 56 mm, diámetro de eje 10 mm

Ficha técnica
Modelo: 57BHM56 (variante de ejemplo: 57BHM56-070A-28B)

Especificaciones eléctricas
Ángulo de paso: 0,9° ± 5%
Par de retención: 1,177 N·m (12 kg·cm)
Corriente nominal: 0,7 A/fase
N.º de fases: 2
N.º de conductores: 4
Diámetro del eje: 10 mm
Tamaño de bastidor: 57 mm (NEMA 23)
Longitud del cuerpo: 56 mm
Peso: 0,68 kg
Driver recomendado: CW215

Dibujo mecánico
Dibujo mecánico disponible para la serie 57BH (57 mm / NEMA 23)

Curva par-velocidad
Curva par-velocidad disponible para la serie 57BH

Características / especificaciones técnicas

• Modelo: 57BHM56 (variante de ejemplo: 57BHM56-070A-28B)
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 56 mm
• Fases: 2
• Ángulo de paso: 0,9° (±5%)
• Par de retención: 1,177 N·m (12 kg·cm)
• Corriente nominal: 0,7 A/fase
• N.º de conductores: 4
• Diámetro del eje: 10 mm
• Peso: 0,68 kg
• Driver recomendado: CW215
