Motor paso a paso 57BH83EC12IE
60 V24 Vcon codificador y controlador integrados

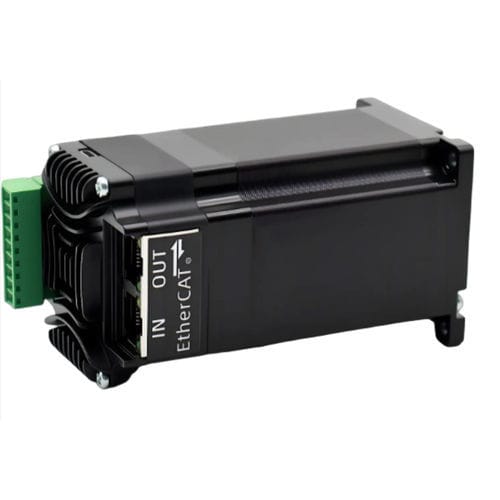

Motor paso a paso - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / con codificador y controlador integrados
Motor paso a paso - 57BH83EC12IE - NEOTON MOTOR - 60 V / 24 V / con codificador y controlador integrados
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de NEOTON MOTOR

Características

Tipo
paso a paso
Voltaje
24 V, 60 V
Configuración
NEMA 23, con codificador y controlador integrados
Aplicaciones
para la robótica, para máquina de embalaje
Otras características
EtherCAT, con codificador integrado, de mando integrado, con controlador integrado, con electrónica integrada
Intensidad

Máx.: 3,2 A

Mín.: 0,2 A

Par

1,2 Nm
(0,885075 ft.lb)

Diámetro

8 mm
(0,31 in)

Temperatura de funcionamiento

Máx.: 40 °C
(104 °F)

Mín.: 0 °C
(32 °F)

Descripción

Descripción general
El 57BH83EC12IE es un servomotor paso a paso integrado EtherCAT de 57 mm (NEMA 23) con un par máximo de 1,2 N·m. Integra motor, electrónica de accionamiento y retroalimentación por encoder en un cuerpo compacto para simplificar el cableado y reducir hardware de variadores externos en sistemas de transferencia, embalaje y automatización multieje.

PUNTOS CLAVE
  • Servomotor paso a paso integrado EtherCAT 57 mm (NEMA 23)
  • Tensión de entrada: 24–60 V CC; par máximo: 1,2 N·m
  • Retroalimentación por encoder: 4096 líneas (16 384 conteos)
  • Corriente de motor coincidente de fábrica: 4,0 A; ajuste de corriente por software: 0,2–3,2 A
  • Arquitectura integrada que reduce el espacio en cuadro y los variadores externos


Resumen del servomotor integrado
  • Modelo: 57BH83EC12IE
  • Tamaño de cuadro: 57 mm (NEMA 23)
  • Longitud cuerpo integrado: 82,9 mm
  • Tamaño L: 55,4 mm
  • Diámetro del eje: 8 mm
  • Rango de tensión de entrada: 24–60 V CC
  • Par máximo: 1,2 N·m
  • Comunicaciones: EtherCAT; serie TTL


Eléctrico, retroalimentación y configuración
  • Ajuste de corriente: 0,2–3,2 A ajustable por software; corriente de motor coincidente: 4,0 A
  • Encoder: 4096 líneas (16 384 conteos)
  • Resistencia de fase: 0,44 Ω ±20%
  • Inductancia de fase: 1,4 mH ±20%
  • Inercia del rotor: aprox. 280 g·cm²
  • Peso: aprox. 0,72 kg
  • Microstep por defecto: 10.000 (índice de objeto 0x2001)
  • Asignación de dirección: dirección inicial desde la fuente; asignación automática por el maestro
  • TTL serie: 115200 bps; 8 bits de datos; 1 bit de parada; sin paridad


Protección y almacenamiento
  • Protecciones: sobretensión, subtensión, sobrecorriente, circuito abierto del bobinado, desviación de posición
  • Almacenamiento no volátil: parámetros de configuración en FLASH MCU interna


Dibujo mecánico
El dibujo mecánico detallado y el diagrama dimensional están disponibles como imágenes del producto y archivos descargables en la página del producto.

Aplicaciones
  • Máquinas de transferencia y embalaje de alta velocidad
  • Sistemas multieje de pick-and-place y pórticos
  • Robótica compacta y herramientas de movimiento controlado


Entorno de funcionamiento
  • Temperatura de funcionamiento: 0 °C a +40 °C
  • Humedad de funcionamiento: 20 % HR a 90 % HR
