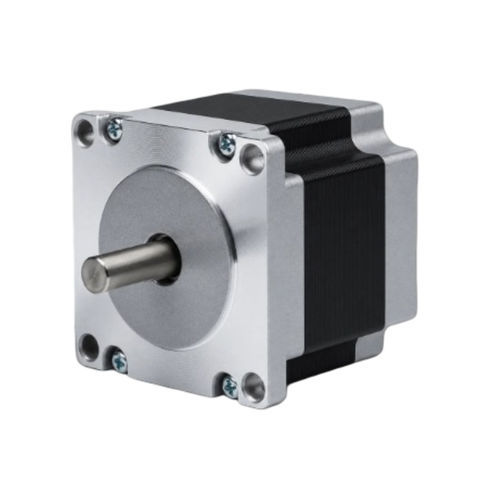

Motor paso a paso 2 fases 57BH56-200-21

paso a paso híbridoNEMA 23

Descripción del producto
El 57BH56-200-21 es un motor paso a paso híbrido de 2 fases y 57 mm (NEMA 23) que entrega 0,706 N·m (7,2 kg·cm) de par de retención en un cuerpo de 56 mm. Corriente nominal 2 A/fase. Driver recomendado: CW542.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 0,706 N·m (7,2 kg·cm)
• Corriente nominal: 2 A/fase — bastidor 57 mm (NEMA 23)
• Longitud del cuerpo: 56 mm — diámetro del eje: 6,35 mm

Tabla de especificaciones eléctricas y mecánicas
Ángulo de paso — 1,8° ± 5%
Par de retención — 0,706 N·m (7,2 kg·cm)
Corriente nominal — 2 A/Fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 6,35 mm
Tamaño de bastidor — 57 mm (NEMA 23)
Longitud del cuerpo — 56 mm
Peso — 0,65 kg
Driver recomendado — CW542

Imágenes mecánicas y de rendimiento
El dibujo mecánico y la curva par‑velocidad de la serie 57BH están disponibles en la página del producto (recursos de imagen).

Especificaciones técnicas

• Ejemplo de modelo: 57BH56-200-21 (serie: 57BH Series)
• Fases: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,706 N·m (7,2 kg·cm)
• Corriente nominal: 2 A/Fase
• N.º de conductores: 4
• Diámetro del eje: 6,35 mm
• Tamaño de bastidor: 57 mm (NEMA 23)
• Longitud del cuerpo: 56 mm
• Peso: 0,65 kg
• Driver recomendado: CW542
