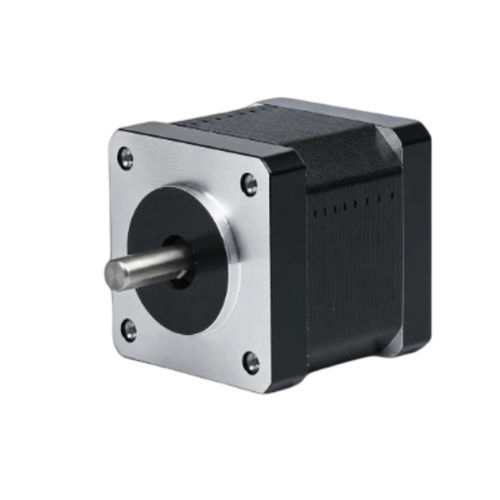

Motor paso a paso híbrido 35BHH37W-099A-21

bifásicocompactoNEMA 14

Descripción general
El 35BHH37W-099A-21 es un motor paso a paso híbrido de 2 fases y 35 mm (NEMA 14) que proporciona 0,196 N·m (2 kg·cm) de par de retención en un cuerpo de 37 mm. Con corriente nominal de 1 A/fase, cableado de 4 hilos y eje de 5 mm, está destinado a aplicaciones de control de movimiento de precisión en espacios reducidos. Driver recomendado: CW215.

Puntos destacados

• 2 fases, ángulo de paso 1,8° — par de retención 0,196 N·m (2 kg·cm)
• Corriente nominal 1 A/fase — marco 35 mm (NEMA 14)
• Compacto: longitud de cuerpo 37 mm, diámetro de eje 5 mm

Especificaciones eléctricas

• Ángulo de paso — 1,8° ± 5%
• Par de retención — 0,196 N·m (2 kg·cm)
• Corriente nominal — 1 A/fase (alternativa indicada: 3 A)
• Número de fases — 2
• Número de conductores — 4
• Diámetro del eje — 5 mm
• Tamaño de marco — 35 mm (NEMA 14)
• Longitud del cuerpo — 37 mm
• Peso — 0,3 kg
• Driver recomendado — CW215

Ficha técnica
35BHH37W-099A-21

Dibujos / Curvas disponibles

• Dibujo mecánico — Serie 35BH (35 mm (NEMA 14))
• Curva par-velocidad — Serie 35BH

Especificaciones técnicas

• Fase: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,196 N·m (2 kg·cm)
• Corriente nominal: 1 A/fase (alternativa: 3 A)
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Tamaño de marco: 35 mm (NEMA 14)
• Longitud del cuerpo: 37 mm
• Peso: 0,3 kg
• Driver recomendado: CW215
• Referencia de modelo: 35BHH37W-099A-21
