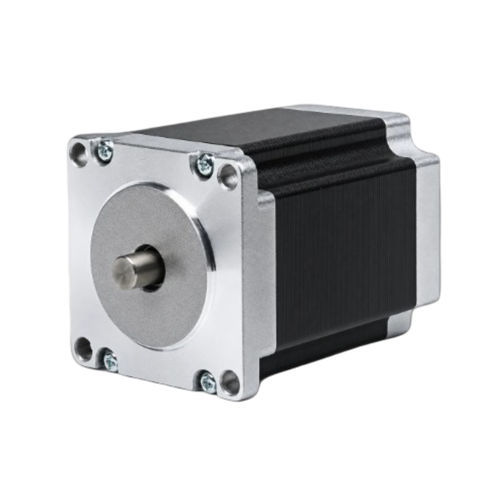

Motor paso a paso híbrido 57BHM76-060A-21BB

paso a paso 2 fasesNEMA 23de precisión

Resumen del producto
El 57BHM76-060A-21BB es un motor paso a paso híbrido de 2 fases de 57 mm (NEMA 23) que proporciona 1.128 N·m (11,5 kg·cm) de par de retención en un cuerpo de 76 mm. Con una corriente nominal de 0,6 A/fase y un ángulo de paso de 0,9°, está diseñado para control de movimiento de precisión en automatización industrial, CNC y robótica. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 0,9° — par de retención 11,5 kg·cm (1.128 N·m)
• Corriente nominal 0,6 A/fase — marco 57 mm (NEMA 23)
• Longitud del cuerpo 76 mm, eje 6,35 mm, configuración de 4 conductores

Especificaciones rápidas

• Fases: 2
• Ángulo de paso: 0,9° ± 5%
• Par de retención: 1.128 N·m
• Corriente nominal: 0,6 A/Fase
• Diámetro del eje: 6,35 mm
• N.º de conductores: 4
• Longitud del cuerpo: 76 mm
• Tamaño del marco: 57 mm (NEMA 23)

Especificaciones eléctricas (tabla)
Ángulo de paso — 0,9° ± 5%
Par de retención — 1.128 N·m (11,5 kg·cm)
Corriente nominal — 0,6 A/fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 6,35 mm
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 76 mm
Peso — 1,1 kg
Driver recomendado — CW215

Ilustraciones técnicas
Se proporcionan plano mecánico y curva par-velocidad de la serie 57BH en los detalles del producto para facilitar la integración y la verificación del rendimiento.

Características / Especificaciones técnicas

• Modelo: 57BHM76 (variante de ejemplo: 57BHM76-060A-21BB)
• Fabricante / Marca: NEOTON MOTOR
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 76 mm
• Número de fases: 2
• Ángulo de paso: 0,9° ± 5%
• Corriente nominal: 0,6 A/fase
• Par de retención: 1.128 N·m (11,5 kg·cm)
• N.º de conductores: 4
• Diámetro del eje: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW215
