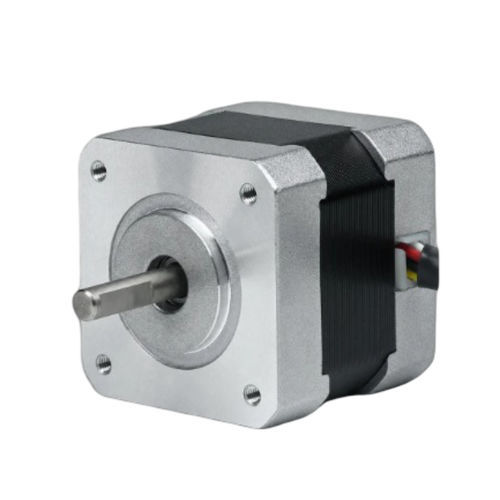

Motor paso a paso 2 fases 42BHM34-060-15

paso a paso híbridoNEMA 17para la robótica

Resumen del producto
El 42BHM34-060-15 es un motor paso a paso híbrido de 42 mm (NEMA 17) de 2 fases que ofrece 0,255 N·m (2,6 kg·cm) de par de retención en un cuerpo de 34 mm. Corriente nominal de 0,6 A/fase, indicado para control de movimiento de precisión en automatización industrial, robótica e instrumentación. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 0,9° — par de retención 0,255 N·m (2,6 kg·cm)
• Corriente nominal 0,6 A/fase — marco 42 mm (NEMA 17)
• Cuerpo compacto de 34 mm de longitud con eje Ø 5 mm

Especificaciones eléctricas (tabla)
Ángulo de paso: 0,9° ± 5%
Par de retención: 0,255 N·m (2,6 kg·cm)
Corriente nominal: 0,6 A/fase
Número de fases: 2
Número de conductores: 4
Diámetro del eje: 5 mm
Tamaño del marco: 42 mm (NEMA 17)
Longitud del cuerpo: 34 mm
Peso: 0,28 kg
Driver recomendado: CW215

Mecánica / Figuras
Dibujo mecánico disponible para la serie 42BH. Curva par-velocidad disponible para la serie 42BH.

Especificaciones técnicas

• Referencia de modelo: 42BHM34-060-15
• Fases: 2
• Ángulo de paso: 0,9° ± 5%
• Par de retención: 0,255 N·m (2,6 kg·cm)
• Corriente nominal: 0,6 A/fase
• Número de conductores: 4
• Diámetro del eje: 5 mm
• Tamaño del marco: 42 mm (NEMA 17)
• Longitud del cuerpo: 34 mm
• Peso: 0,28 kg
• Driver recomendado: CW215
• Identificador de la hoja de datos: 42BHM34-060-15
