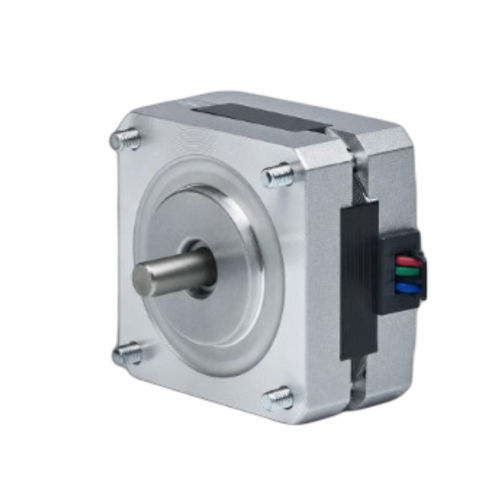

Motor paso a paso 2 fases 39BH20W-040B-24

paso a paso híbridocompactode tamaño pequeño

Descripción del producto
El 39BH20W-040B-24 es un motor paso a paso híbrido de 2 fases de 39 mm (NEMA 15) que ofrece 0,064 N·m (0,65 kg·cm) de par de retención en un cuerpo compacto de 20 mm. Corriente nominal 0,4 A/fase; indicado para control de movimiento de precisión en ensamblajes industriales con espacio limitado. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo de paso 1,8° — par de retención 0,65 kg·cm (0,0638 N·m)
• Corriente nominal 0,4 A/fase — marco 39 mm (NEMA 15)
• Longitud de cuerpo compacta de 20 mm con eje de 5 mm para instalaciones ajustadas

Especificaciones rápidas

• Fase: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,0638 N·m
• Corriente/fase: 0,4 A
• Diámetro del eje: 5 mm
• N.º de conductores: 4

Especificaciones eléctricas (tabla)
Ángulo de paso: 1,8° ± 5%
Par de retención: 0,064 N·m (0,65 kg·cm)
Corriente nominal: 0,4 A/fase
N.º de fases: 2
N.º de conductores: 4
Diámetro del eje: 5 mm
Tamaño de marco: 39 mm (NEMA 15)
Longitud del cuerpo: 20 mm
Peso: 0,23 kg
Driver recomendado: CW215

Mecánica y rendimiento
Se facilitan el plano mecánico y la curva par‑velocidad de la serie 39BH (39 mm / NEMA 15) para apoyar el montaje, la integración y la evaluación del rendimiento.

Especificaciones técnicas

• Modelo / Serie: 39BH20 (ejemplo: 39BH20W-040B-24)
• Tamaño de marco: 39 mm (NEMA 15)
• Longitud del cuerpo: 20 mm
• Fase: 2
• Ángulo de paso: 1,8° ± 5%
• Par de retención: 0,0638 N·m (0,064 N·m, 0,65 kg·cm)
• Corriente nominal: 0,4 A por fase
• N.º de conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,23 kg
• Driver recomendado: CW215
