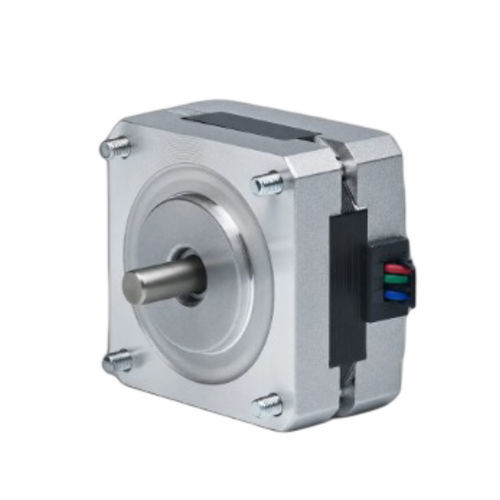

Motor paso a paso 2 fases 39BH44-031A-24

paso a paso híbridoNEMA 15

Resumen del producto
El 39BH44-031A-24 es un motor paso a paso híbrido de 2 fases, 39 mm (NEMA 15), que proporciona 0,275 N·m (2,8 kg·cm) de par de retención en un cuerpo de 44 mm. Corriente nominal 0,3 A/fase y eje de 5 mm; indicado para sistemas de movimiento compacto y precisión. Driver recomendado: CW215.

Puntos clave

• 2 fases, ángulo por paso 1,8°
• Par de retención: 0,275 N·m (2,8 kg·cm)
• Corriente nominal: 0,3 A/fase; bastidor 39 mm (NEMA 15)
• Cuerpo 44 mm; diámetro de eje 5 mm; 4 conductores

Especificaciones eléctricas
Ángulo por paso — 1,8° ± 5%
Par de retención — 0,275 N·m (2,8 kg·cm)
Corriente nominal — 0,3 A/Fase
Número de fases — 2
Número de conductores — 4 (4 hilos)
Diámetro del eje — 5 mm
Tamaño de bastidor — 39 mm (NEMA 15)
Longitud del cuerpo — 44 mm
Peso — 0,5 kg
Driver recomendado — CW215

Dibujo mecánico
Dibujo mecánico disponible para la serie 39BH (39 mm / NEMA 15).

Curva par-velocidad
Curva de rendimiento par-velocidad disponible para la serie 39BH.

Especificaciones técnicas

• Número de modelo: 39BH44-031A-24
• Serie: 39BH Series
• Tamaño de bastidor: 39 mm (NEMA 15)
• Longitud del cuerpo: 44 mm
• Fases: 2
• Ángulo por paso: 1,8° ± 5%
• Par de retención: 0,275 N·m (2,8 kg·cm)
• Corriente nominal: 0,3 A/Fase
• Conductores: 4
• Diámetro del eje: 5 mm
• Peso: 0,5 kg
• Driver recomendado: CW215
