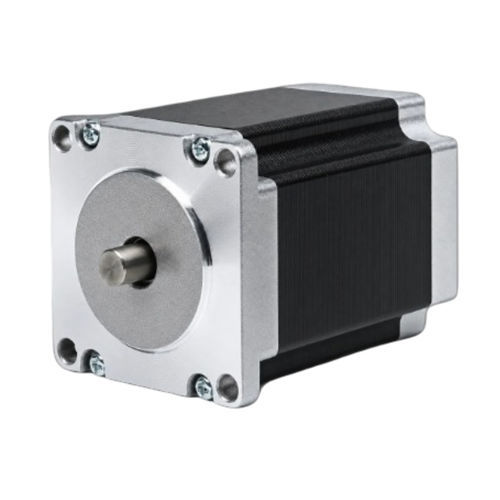

Motor paso a paso 2 fases 57BHH76-209B-21B

paso a paso híbridoNEMA 23de precisión

Descripción del producto
El 57BHH76-209B-21B es un motor paso a paso híbrido de 57 mm (NEMA 23) de 2 fases que ofrece un par de retención de 1,884 N·m (19,2 kg·cm) en un cuerpo de 76 mm. Con una corriente nominal de 2,1 A por fase, está diseñado para control de movimiento de alta precisión en automatización industrial y aplicaciones de posicionamiento. Driver recomendado: CW542.

Puntos clave

• 2 fases, paso 1,8° — par de retención 19,2 kg·cm (1,884 N·m)
• Corriente nominal: 2,1 A/fase — bastidor 57 mm (NEMA 23)
• Longitud del cuerpo: 76 mm — diámetro del eje: 6,35 mm

Especificaciones eléctricas
Ángulo por paso — 1,8° ± 5%
Par de retención — 1,884 N·m (19,2 kg·cm)
Corriente nominal — 2,1 A/Fase
N.º de fases — 2
N.º de conductores — 4
Diámetro del eje — 6,35 mm
Tamaño del marco — 57 mm (NEMA 23)
Longitud del cuerpo — 76 mm
Peso — 1,1 kg
Driver recomendado — CW542

Hoja de datos
Identificador de la hoja de datos: 57BHH76-209B-21B

Características técnicas / especificaciones

• Modelo: 57BHH76 (referencia: 57BHH76-209B-21B)
• Tamaño del marco: 57 mm (NEMA 23)
• Longitud del cuerpo: 76 mm
• Fases: 2
• Ángulo por paso: 1,8° ± 5%
• Par de retención: 1,884 N·m (19,2 kg·cm)
• Corriente nominal: 2,1 A/Fase
• N.º de conductores: 4
• Diámetro del eje: 6,35 mm
• Peso: 1,1 kg
• Driver recomendado: CW542
