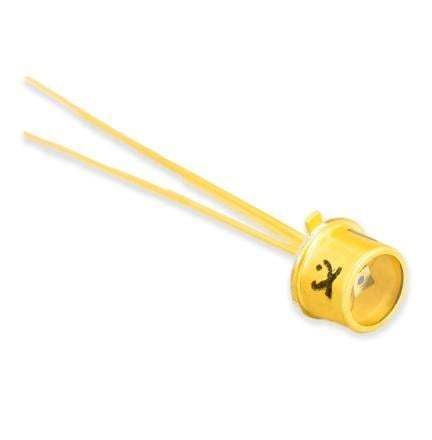

Fotodiodo LIDAR C30902SH

avalanchade silicio

Descripción del producto
Los fotodiodos de avalancha de silicio Excelitas C30902SH son APD de gran área y alta velocidad, diseñados para detección de alta responsividad y bajo ruido. Están optimizados para operar en modo Geiger (V_OP > V_BD) para detección de fotones individuales o en modo lineal (V_OP < V_BD) con ganancias internas de hasta 250, destinados a potencias ópticas inferiores a 1 pW.

SPAD de alcance con alta responsividad y bajo ruido
La familia C30902SH ofrece corriente oscura y ruido muy bajos, adecuados para mediciones de distancia y en condiciones de muy poca luz. Son aptos para conteo de fotones y comunicaciones cuánticas. En modo Geiger no se requiere amplificador externo y se pueden alcanzar probabilidades de detección de un fotón de aproximadamente el 50 %. Están disponibles opciones de refrigeración termoeléctrica de una o dos etapas para mejorar el rendimiento.

Características

• APD Si de 0,5 mm en carcasa TO-18
• Alta eficiencia cuántica – típ. 84 % a 800 nm
• Bajo ruido a temperatura ambiente
• Alta responsividad – ganancias de avalancha internas > 250
• Rango espectral – 400 a 1100 nm
• Respuesta temporal – típ. 0,4 ns
• Amplio rango de temperatura de operación -40°C a +85°C
• Opción de refrigerador termoeléctrico integrado

Aplicaciones

• Mediciones LiDAR / Time-of-Flight (ToF)
• Comunicaciones cuánticas
• Conteo de fotones
• Reflectómetro en el dominio del tiempo óptico (OTDR)
• Escaneo láser

Especificaciones técnicas

• Área activa: 0,2 mm²
• Diámetro activo: 0,5 mm
• Tensión de avalancha (breakdown): típ. 225 V
• Capacitancia: típ. 1,5 pF
• Coeficiente de temperatura: típ. 0,7 V/°C
• Corriente de oscuridad: 7 nA
• Ruido de oscuridad: 0,1 pA/√Hz
• Potencia equivalente de ruido: 0,74 fW/√Hz
• Responsividad típica: 135 A/W a 800 nm
• Ganancia recomendada: 250
• Carcasa: TO-18, ventana plana
