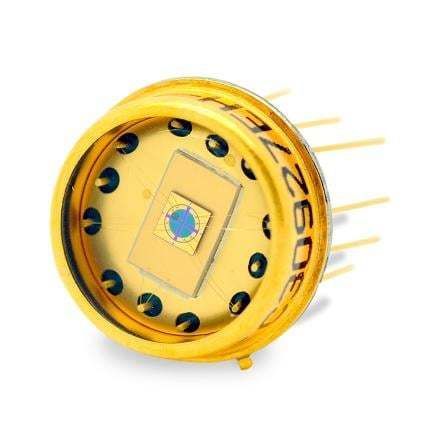

Módulo fotodiodo de avalancha (APD) C30927EH-01

Resumen
El C30927EH-01 es un fotodiodo de avalancha (APD) de silicio en cuadrante con un diámetro útil de 1,55 mm, diseñado con una estructura reach-through de doble difusión. Está optimizado para operar cerca de 1064 nm y proporciona alta responsividad y rápida respuesta para detección láser y sensores de posición.

Aplicaciones

• Alineación láser y detección YAG/Nd:YAG
• Detección de posición y perfilado de haz
• Metrología óptica e instrumentación científica
• Módulos detectores OEM para fuentes pulsadas y continuas

Detalles
La disposición en cuadrantes utiliza una unión de avalancha común; la separación de los cuadrantes se logra mediante la segmentación de la superficie p+ de entrada de luz situada frente a la unión. Este diseño elimina los espacios muertos entre los elementos, manteniendo la respuesta en el eje. El dispositivo está optimizado alrededor de 1064 nm y mantiene una buena responsividad a 1060 nm. Se suministra en paquetes TO-8 herméticamente sellados y de perfil bajo, aptos para integración en ensamblajes detectores compactos.

Características y beneficios clave

• Ángulo completo para superficie fotosensible totalmente iluminada > 90°
• Alta eficiencia cuántica optimizada para longitudes de onda YAG
• Respuesta temporal rápida para detección de láseres pulsados (subida/bajada típica ~3 ns)
• Gran área activa (1,77 mm²) que facilita el alineamiento
• Paquete TO-8 hermético y de perfil bajo para montaje fiable

Especificaciones técnicas

• Rango de tensión de ruptura (V): 350 a 485
• Tensión de ruptura típica (V): 425
• Ganancia típica (M): 100
• Coeficiente de temperatura típico para ganancia constante (V/°C): 2,4
• Responsividad mínima a 1060 nm (A/W): 12
• Responsividad típica a 1060 nm (A/W): 15
• Corriente de oscuridad total típica (nA): 100
• Corriente de oscuridad total máxima (nA): 200
• Corriente de ruido típica por elemento (pA/√Hz): 1,0
• Corriente de ruido máxima por elemento (pA/√Hz): 1,5
• Capacitancia total típica de todos los cuadrantes (pF): 3
• Capacitancia total máxima de todos los cuadrantes (pF): 5
• Resistencia serie máxima (Ω): 15
• Tiempo de subida y bajada típico (ns): 3
• Temperatura de almacenamiento (°C): -60 a 120
• Temperatura de funcionamiento (°C): -40 a 60
