Módulo fotodiodo de avalancha (APD) LLAM-1550E-R08BH

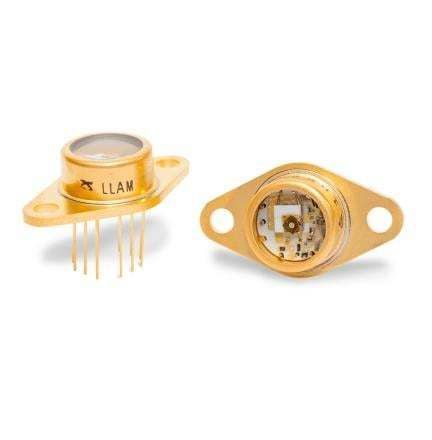

Descripción del producto El LLAM-1550E-R08BH es un receptor analógico de fotodiodo de avalancha InGaAs (APD) para señales de baja luminosidad y alta velocidad, con un diámetro activo de 0,08 mm (80 µm). El módulo integra un enfriador termoeléctrico (TE) y un preamplificador en una carcasa hermética con brida TO-66 modificada, facilitando la instalación y la disipación térmica.

Descripción de la serie La serie LLAM combina un chip APD, enfriador TE y preamplificador en un paquete hermético conforme a RoHS. El enfriador TE reduce el ruido y mantiene una responsividad estable en un rango de temperatura ambiente de 5°C a 40°C. Las variantes LLAM-1060E y LLAM-1550E están diseñadas con umbrales de daño superiores para soportar densidades de potencia óptica elevadas. El LLAM-1550E-R08BH incorpora el APD Excelitas C30645EH.

Aplicaciones

• Medición de distancia láser
• Reconocimiento de objetivos
• Detección de temperatura distribuida (DTS)
• Microscopía confocal
• Instrumentación analítica
• Comunicación óptica en espacio libre de alta velocidad

Rendimiento / Ruido
250 — 375 fW/√Hz a 1300 nm
220 — 330 fW/√Hz a 1550 nm

Especificaciones técnicas

• Modelo: LLAM-1550E-R08BH
• Marca: Excelitas
• Tipo de detector: fotodiodo de avalancha InGaAs (APD)
• APD incluido: Excelitas C30645EH
• Diámetro activo: 0,08 mm (80 µm)
• Paquete: brida TO-66 modificada de 12 patillas
• Ancho de banda: 200 MHz
• Enfriador termoeléctrico (TE): incluido (responsividad estable entre 5°C y 40°C)
• Preamplificador: integrado
• Construcción: hermética
• Conformidad: conforme a RoHS
• Característica: diseñado para umbral de daño superior frente a altas densidades de potencia óptica
• Uso principal: detección de señales analógicas de alta velocidad y baja luminosidad
