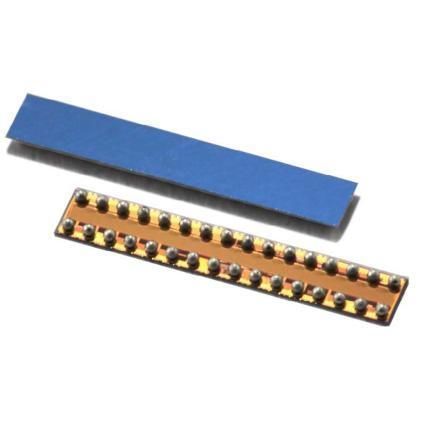

Sensor de imagen CMOS LA

CCDUV-Vis-NIRinfrarrojo cercano

Descripción general
Los sensores de imagen lineales LA Series con retroiluminación ofrecen un factor de forma miniaturizado con alta eficiencia cuántica y lectura ultrarrápida para sistemas de medida óptica de precisión. Diseñados para integración en plataformas industriales y portátiles, combinan una respuesta espectral amplia (350–1100 nm), un tamaño de chip reducido (8,1 × 1,3 × 0,23 mm) y velocidades de línea de hasta 257.000 líneas/s.

Descripción
La serie LA proporciona integridad de señal elevada y modos de adquisición flexibles (adquisición de cuadro único o múltiple) para garantizar medidas precisas en entornos dinámicos o con poca luz. El muestreo doble correlacionado (CDS) integrado y el sensor de temperatura incorporado simplifican la calibración y aseguran resultados repetibles. La interfaz I2C estándar facilita la integración digital y el funcionamiento de bajo consumo para dispositivos compactos.

Especificaciones

• Tamaño de píxel: 7,5 μm × 120 μm
• Eficiencia cuántica (QE): 350 nm a 1100 nm
• Velocidad máxima de línea: hasta 257.000 líneas/s
• Modos de adquisición: cuadro único o múltiple
• Relación señal/ruido (SNR): 70 dB
• Sensor de temperatura integrado
• Tamaño del chip: 8,1 × 1,3 × 0,23 mm
• Interfaz: I2C estándar
• Muestreo doble correlacionado en chip (CDS)

Características

• Alta resolución espacial y precisión de medida
• Sensibilidad espectral amplia para diseños ópticos versátiles
• Velocidades de línea ultrarrápidas para mediciones dinámicas y en tiempo real
• Modos de adquisición flexibles para objetos estáticos y en movimiento
• Excelente integridad de señal y baja incertidumbre de medida
• Integración de sistema sencilla y bajo consumo
• Reducción de ruido en chip para mejorar la calidad de imagen

Aplicaciones

• Metrología de precisión y escaneado de superficies
• Espectroscopía y sistemas de análisis espectral
• Encoders lineales y rotativos
• Medición de distancia / barreras de luz por triangulación
• Cámaras de línea y encoders de imagen
• Lectoras de códigos de barras
• Pantallas multitáctiles y pizarras electrónicas
• Sensores ópticos para wearables

Especificaciones técnicas

• Familia de modelos: LA Series
• Tamaño de píxel: 7,5 μm × 120 μm
• Respuesta espectral / QE: 350 nm – 1100 nm
• Velocidad máxima de línea: hasta 257.000 líneas/s
• SNR: 70 dB
• Funciones en chip: CDS, sensor de temperatura integrado
• Interfaz: I2C estándar
• Dimensiones del paquete / chip: 8,1 × 1,3 × 0,23 mm
• Casos de uso típicos: metrología de precisión, escaneado, espectroscopía, sensores wearables, encoders de imagen, lectores de códigos de barras
