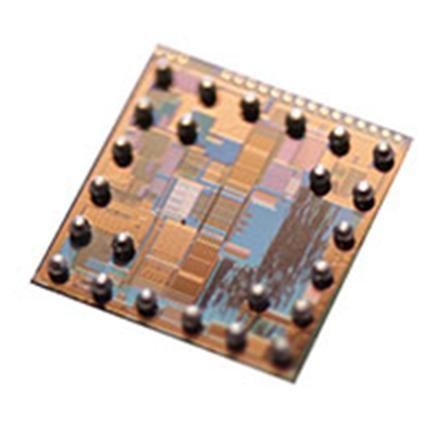

Sensor de tiempo de vuelo XTOF-100-A

Descripción general del producto
El XTOF-100-A es un circuito CMOS monolítico y totalmente integrado de tipo Time-of-Flight (ToF) diseñado para la medición óptica de distancia y la detección de objetos en aplicaciones de sensórica industrial.

Descripción detallada
El XTOF-100-A integra un imager cwToF de 8 × 8 píxeles, convertidor A/D de precisión, controlador en chip y un driver integrado para LED o diodo láser de alta corriente, proporcionando una cadena completa de adquisición y procesamiento en un único die. Los modos de funcionamiento incluyen medición de alcance de un solo píxel a alta velocidad y captura completa 8 × 8 ToF para soporte de medición puntual y mapeo de profundidad de baja resolución.

Especificaciones

• Imager ToF 8 × 8; paso de pixel 20 μm; eficiencia cuántica 90 % @ 850 nm
• Consumo de energía: 150 mW
• Driver de iluminación integrado: hasta 200 mA
• Resolución de salida de datos: 10–18 bits

Características

• Alcance máximo de operación: hasta 240 m
• Driver de LED o diodo láser de alta potencia integrado en el chip
• Factor de forma compacto: 2,8 × 2,8 mm
• Tasa de fotogramas: hasta 4.000 fps ToF
• Supresión de luz ambiente: hasta 100 kLux

Aplicaciones

• Medición de distancia y preprocesamiento LIDAR
• Medición volumétrica y dimensional
• Detección de presencia y proximidad
• Conmutadores sin contacto e interfaces hombre‑máquina

Especificaciones técnicas

• SoC con imager integrado, convertidor A/D y controlador en chip
• 8 × 8 píxeles Time-of-Flight
• Paso de pixel: 20 μm
• Eficiencia cuántica: 90 % @ 850 nm
• Consumo: 150 mW
• Driver de iluminación integrado: hasta 200 mA
• Resolución de salida: 10–18 bits
• Alcance de operación: hasta 240 m
• Huella (footprint): 2,8 × 2,8 mm
• Tasa máxima de frames: hasta 4.000 fps ToF
• Supresión de luz ambiental: hasta 100 kLux
