Módulo fotodiodo de avalancha (APD) LLAM-1550E-R2AH

Resumen del producto

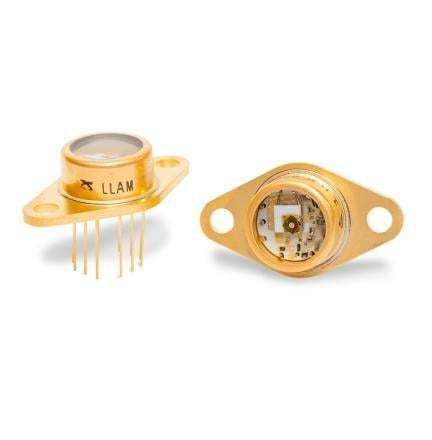

El LLAM-1550E-R2AH es un módulo receptor analógico con fotodiodo de avalancha (APD) para baja iluminación y alta velocidad, que integra un APD InGaAs de 1550 nm, un refrigerador termoeléctrico (TE) y un preamplificador en un paquete hermético con brida TO-66. El módulo ofrece 50 MHz de ancho de banda y un umbral de daño elevado para aplicaciones exigentes de detección y comunicaciones ópticas.

Descripción de la serie
La serie LLAM combina un chip APD, refrigeración TE y preamplificador en una brida TO-66 modificada de 12 patillas. El diseño hermético y conforme a RoHS facilita la instalación y mejora la disipación térmica. La refrigeración TE reduce el ruido y mantiene una responsividad estable entre 5°C y 40°C ambiente, asegurando desempeño analógico consistente.

Detector incluido
LLAM-1550E-R2AH incluye el APD Excelitas C30662EH (InGaAs).

Aplicaciones

• Medición de distancia láser
• Reconocimiento de objetivos
• Detección de temperatura distribuida (DTS)
• Microscopía confocal
• Instrumentación analítica
• Comunicación óptica en espacio libre de alta velocidad

Especificaciones (extracto)
Potencia equivalente de ruido: 150–180 fW/√Hz a 1300 nm; 130–160 fW/√Hz a 1550 nm.

Características técnicas

• Tipo de detector: APD InGaAs 1550 nm (Excelitas C30662EH incluido)
• Tipo de receptor: Módulo receptor APD analógico con preamplificador integrado
• Ancho de banda: 50 MHz
• Área activa del APD: 200 µm
• Paquete: Brida TO-66 modificada de 12 patillas, hermética
• Gestión térmica: Refrigerador TE para menor ruido y responsividad estable de 5°C a 40°C
• Cumplimiento: RoHS
• Umbral de daño elevado
