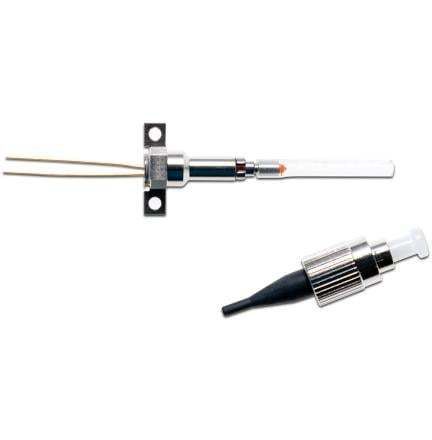

Módulo fotodiodo de avalancha (APD) C30733 series

Resumen del producto
La serie C30733 agrupa fotodiodos avalancha InGaAs (APD) de alto ganancia con un área activa de 30 µm. Los APD InGaAs de Excelitas presentan alta eficiencia cuántica, buena responsividad y bajo ruido en 1000–1700 nm. Están disponibles en encapsulado TO-18 hermético o como pigtail de fibra monomodo FC/APC, adecuados para detección en fibra y mediciones de baja luz en entornos industriales y de laboratorio.

Características clave

• Factor de forma reducido con área activa de 30 µm
• Alto ganancia hasta M = 100 para detección de niveles de luz muy bajos
• Respuesta espectral: 1000–1700 nm; responsividad máxima alrededor de 1550 nm
• Opción de pigtail FC/APC para integración directa en fibra (SM-9/125)
• El modelo C30733EQC-3 ofrece recuperación más rápida para aplicaciones de alta frecuencia

Modelos y tipos de encapsulado

• C30733BQC-01 — pigtail de fibra FC/APC
• C30733EQC-3 — pigtail de fibra FC/APC (recuperación más rápida)
• C30733EH-1 — encapsulado hermético TO-18

Parámetros típicos del pigtail

• Longitud del pigtail: 1 m (típico)
• Fibra del pigtail: Monomodo (SM-9/125)
• Terminación del pigtail: FC/APC

Especificaciones eléctricas y ópticas (resumen)

• Tensión de avalancha (V_BD): 45 V (min), 50 V (típ), 70 V (máx)
• Rango espectral (Δλ): 1000–1700 nm
• Responsividad máxima (λ_peak): 1550 nm (típ)
• Responsividad a ganancia mínima y típica (R): 9,4 A/W (min) — 37,6 A/W (típ)
• Ganancia de operación recomendada (M): 10 (min) — 40 (típ)
• Coeficiente de temperatura de V_BD: 0,14 V/°C (típ)
• Capacitancia (C): hasta 0,5 pF
• Corriente oscura (M=40): 0,5 nA (típ) — 10 nA (máx)
• Ruido oscuro (M=40): 0,3 pA/√Hz (típ) — 0,5 pA/√Hz (máx)
• Potencia equivalente de ruido (M=40): 8 fW/√Hz (típ) — 13 fW/√Hz (máx)
• Tiempo de subida/bajada (típ): 0,12 ns
• Ancho de banda (3 dB): hasta 3 GHz
• Eficiencia cuántica (QE): 75 % (típ)

Especificaciones técnicas

• Área activa: 30 µm
• Capacidad de alto ganancia: hasta M = 100
• Rango de respuesta espectral: 1000–1700 nm
• Responsividad pico a 1550 nm
• Rango de responsividad a ganancia mínima y típica: 9,4 A/W (min) a 37,6 A/W (típ)
• Ganancia de operación recomendada: M = 10 a 40
• Tensión de avalancha: 45–70 V (típ 50 V)
• Coeficiente térmico de la tensión de avalancha: 0,14 V/°C (típ)
• Capacitancia: ≤ 0,5 pF
• Corriente oscura (M=40): típ 0,5 nA, máx 10 nA
• Ruido oscuro (M=40): típ 0,3 pA/√Hz, máx 0,5 pA/√Hz
• Potencia equivalente de ruido (M=40): típ 8 fW/√Hz, máx 13 fW/√Hz
• Tiempo de subida/bajada (típ): 0,12 ns; ancho de banda hasta 3 GHz
• Eficiencia cuántica: típ 75 %
• Opciones de encapsulado: TO-18 hermético o pigtail fibra monomodo FC/APC
• Pigtail: Monomodo SM-9/125, longitud 1 m (típ), terminación FC/APC
• Último modelo: C30733EQC-3 para recuperación más rápida en sistemas de alta frecuencia
