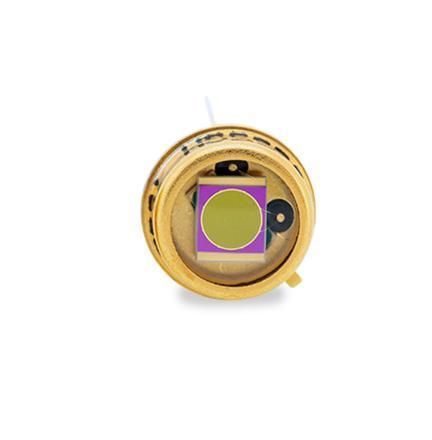

Fotodiodo InGaAs C30665GH-LC

de infrarrojosLIDARPIN

Descripción
El C30665GH-LC es un fotodiodo PIN InGaAs de gran área con un chip de diámetro activo de 3,0 mm en un encapsulado TO-5 con ventana de vidrio plana. Ofrece alta eficiencia cuántica de 800 nm a 1700 nm y combina una capacitancia ultra-baja (≈ la mitad del tipo estándar) con baja corriente oscura y alta resistencia de shunt.

Características y ventajas

• Capacitancia ultra-baja para mayor ancho de banda
• Alta responsividad a 1300 nm y 1550 nm
• Diámetro del área activa: 3,0 mm
• Alta linealidad en amplio rango dinámico
• Disponible en encapsulados TO robustos con opción de ventana plana
• Posibles personalizaciones (p. ej. TEC integrado)
• Cumple RoHS

Aplicaciones

• Medidores de potencia óptica
• Equipo de prueba y comunicación por fibra óptica
• Espectroscopía en el cercano IR
• Estaciones de perfilado láser
• Instrumentación de precisión
• Módulos receptor LiDAR

Especificaciones

• Responsividad: 0,20 A/W a 850 nm
• Responsividad: 0,90 A/W a 1300 nm
• Responsividad: 1,05 A/W a 1550 nm

Especificaciones técnicas

• Modelo: C30665GH-LC
• Tipo de detector: fotodiodo PIN InGaAs
• Diámetro del área activa: 3,0 mm
• Encapsulado: TO-5 con ventana de vidrio plana
• Rango espectral / alta eficiencia cuántica: 800 nm a 1700 nm
• Capacitancia ultra-baja (≈ la mitad del tipo estándar)
• Ancho de banda resultante: ≈ el doble de la banda 3 dB del tipo estándar
• Alta responsividad (ejemplos: 0,90 A/W a 1300 nm, 1,05 A/W a 1550 nm)
• Alta resistencia de shunt
• Baja corriente oscura
• No linealidad típica: <1%
• Uniformidad en el área activa: dentro del 2%
• Personalizaciones disponibles (p. ej. TEC integrado)
• Cumple RoHS
