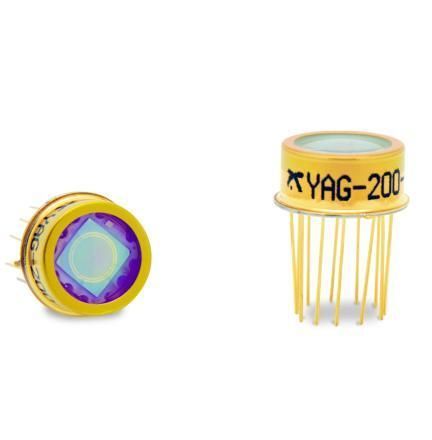

Fotodiodo de infrarrojos YAG-200-4

de siliciode cuadrantesQPD

Descripción del producto
Los detectores cuadrantes Si PIN de la serie YAG-200-4 de Excelitas Technologies son fotodiodos Si PIN de tipo N o P suministrados en paquetes TO herméticos. Ofrecen respuesta fiable en 400 nm–1100 nm con sensibilidad IR mejorada optimizada para detección a 1064 nm. Un anillo de guardia recoge la corriente generada fuera del área activa para que no contribuya al ruido. La gran área activa permite obtener información de posición desde puntos enfocados y desenfocados en modos pulsado o CW.

Características clave

• Alta eficiencia cuántica a 1064 nm
• Diafonía <1% entre elementos
• Sin "zonas muertas" entre cuadrantes (opción P-type)
• Tipo de paquete: TO-can hermético / TO-8 personalizado
• Disponible en configuraciones N y P; opcional recubrimiento antirreflectante (-AR) y calefactor (-H)

Especificaciones técnicas

• Número de elementos: 4
• Diámetro activo: 5,1 mm
• Área activa por elemento: 5,1 mm²
• Capacitancia típica por cuadrante: 12 pF
• Responsividad típica a 900 nm: 0,60 A/W
• Responsividad típica a 1064 nm: 0,44 A/W
• Responsividad típica a 1064 nm para sufijos -AR y -ARH: 0,47 A/W
• Tiempo de subida típico (carga 50 Ω): 12 ns
• Voltaje máximo de operación: 180 V
• Voltaje mínimo de ruptura: 200 V
• Capacitancia típica por elemento: 2 pF
• Capacitancia máxima por elemento: 10 pF
• Corriente de oscuridad típica por elemento: 10 nA
• Corriente de oscuridad máxima por elemento: 50 nA
• Corriente de ruido típica por elemento: 0,10 pA/√Hz
• NEP a 900 nm por elemento: 0,10 pW/√Hz
• NEP a 1064 nm por elemento: 0,15 pW/√Hz
• Resistencia del calefactor a 25°C (-H): 10 ±2 kΩ
• Potencia pico del calefactor (-H): 4 W
• Voltaje DC máximo del calefactor (-H): 12 V
• Paquete: TO-8 personalizado (hermético)
• Rango de temperatura de almacenamiento: -55 a 125 °C
• Rango de temperatura de funcionamiento: -55 a 125 °C
• Rango de temperatura de funcionamiento para sufijo -H: -40 a 85 °C
• Voltaje máximo del calefactor: 12 V

Aplicaciones típicas

• Detección de posición y alineación de haces a 1064 nm
• Monitorización de láseres en sistemas pulsados y CW
• Apuntamiento preciso con puntos enfocados o desenfocados
• Instrumentación de laboratorio e integración OEM

Información de pedido

• Modelo base: YAG-200-4
• Sufijo -AR: recubrimiento antirreflectante (mejora responsividad)
• Sufijo -H o -ARH: opción de calefactor integrado para control térmico
• Contacte al proveedor para configuración N o P y paquete personalizado
