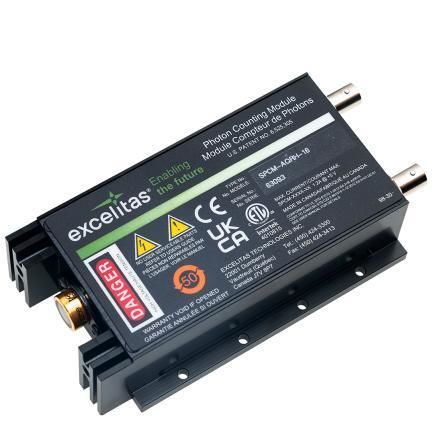

Contador de fotones de fluorescencia SPCM-AQRH-TR

con correlación temporalalta sensibilidad

Descripción del producto
El SPCM-AQRH-TR de Excelitas forma parte de una generación de módulos de conteo de fotones individuales optimizados para la resolución temporal y diseñados para mediciones correlacionadas en el tiempo. El módulo incorpora un fotodiodo-avalancha de silicio SLiK especialmente seleccionado que proporciona resolución temporal inferior a 250 ps y una eficiencia máxima de detección de fotones superior al 75 % a 650 nm en un área activa de 180 µm de diámetro. La familia admite salida gated con una alimentación única de +5 V y cumple RoHS.

Características clave

• Resolución temporal <250 ps (típica)
• Eficiencia de detección de fotones (PDE) >75 % típica a 650 nm
• Área activa: diámetro 180 µm
• Salida gated
• Alimentación única +5 V
• Cumple RoHS
• Linealidad mantenida a altas tasas de conteo

Descripción
La serie SPCM-AQRH-TR utiliza un APD SLiK de silicio seleccionado y optimizado para el tiempo mientras mantiene características clave del detector, como uniformidad, protección ante sobrecargas y estabilidad térmica. Algunos parámetros (por ejemplo la probabilidad de afterpulse) se sacrifican para lograr una mejor temporalización; no obstante, los módulos conservan la linealidad y la estabilidad operativa necesaria para mediciones TCSPC y FLIM cuantitativas.

Aplicaciones

• Time-Correlated Single-Photon Counting (TCSPC)
• Mediciones de vida media de fluorescencia
• Fluorescence Lifetime Imaging Microscopy (FLIM)

TABLA DE OPCIONES MÓDULOS DE RESOLUCIÓN TEMPORAL SPCM-AQRH-WX-TR
Model | Output Pulse Width (ns) | Dead Time (ns) | Output Pulse Height (V) | -W0 | -W1 | -W2 | -W3 | -W4 | -BR1 | -BR2
SPCM-AQRH-1X-TR | 10 | 24 | 2.2 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT
SPCM-AQRH-2X-TR | 18 | 28 | 2.2 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT
SPCM-AQRH-3X-TR | 28 | 35 | 2.2 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT
SPCM-AQRH-4X-TR | 10 | 24 | 4.4 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT
SPCM-AQRH-5X-TR | 18 | 28 | 4.4 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT
SPCM-AQRH-6X-TR | 28 | 35 | 4.4 | 1500 | 1000 | 500 | 250 | 100 | SM1 | C-MOUNT

Especificaciones técnicas

• Resolución temporal: <250 ps (típica)
• Eficiencia máxima de detección de fotones (PDE) @ 650 nm: >75 % típica
• Diámetro del área activa: 180 µm
• Tipo de detector: fotodiodo avalanche de silicio SLiK especialmente seleccionado
• Salida: salida gated
• Alimentación: +5 V única
• Cumplimiento: conforme a RoHS
• Atributos de rendimiento: uniformidad, protección contra sobrecarga, estabilidad térmica y linealidad mantenidas
• Variantes y opciones de salida disponibles: ver la tabla de opciones anterior (modelos 1X–6X con varias anchuras de pulso, tiempos muertos, alturas de pulso y opciones de DCR)
