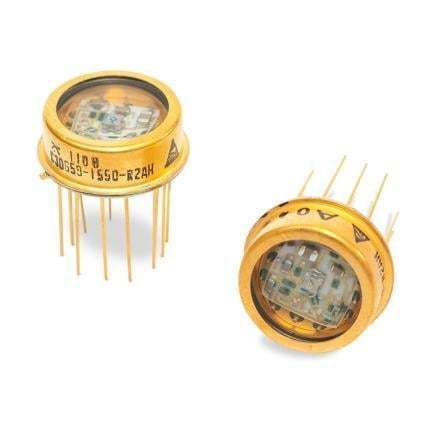

Módulo fotodiodo de avalancha (APD) C30659-1550E-R2AH

Descripción del producto
El C30659-1550E-R2AH es un módulo receptor compacto que integra un fotodiodo avalancha InGaAs (APD) y un preamplificador híbrido en un encapsulado TO-8 herméticamente sellado. Incorpora un APD Excelitas C30662EH optimizado para 1550 nm con un área activa de 200 µm y diseño tolerante a niveles ópticos más altos (umbral de daño elevado). El preamplificador integrado proporciona operación de ruido ultrabajo para aplicaciones de detección sensibles.

Diseño
La serie C30659 emplea una topología de amplificador inversor con un seguidor de emisor como etapa búfer de salida. La sección del preamplificador utiliza un FET GaAs de muy bajo ruido diseñado para operar a una transimpedancia superior a la de la serie C30950 estándar de Excelitas. Los APD InGaAs ofrecen una fuerte respuesta espectral de 830 nm a 1550 nm y tiempos de subida y bajada rápidos en todo el rango. El módulo está diseñado para tensiones de alimentación de amplificador típicas de ±5 V.

Especificaciones técnicas

• Ancho de banda del sistema: 50 MHz
• Potencia equivalente de ruido (NEP) ultra-baja: 150 fW/√Hz a 1300 nm
• Potencia equivalente de ruido (NEP) ultra-baja: 130 fW/√Hz a 1550 nm
• Respuesta espectral: pico a 1550 nm (rango 830–1550 nm)
• Consumo típico: 150 mW
• Tensiones de operación del amplificador: ±5 V
• Capacidad de carga AC: 50 Ω (AC acoplado)
• Encapsulado TO-8 herméticamente sellado
• Alta fiabilidad y apto para entornos con alta potencia óptica
