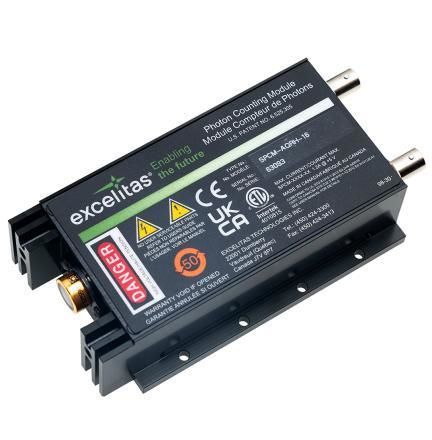

Contador de fotones digital SPCM-AQRH

por citometría de flujoláserde fluorescencia

Resumen del producto
El módulo de conteo de fotones SPCM-AQRH detecta fotones individuales en el rango de 400 nm a 1064 nm. Emplea un fotodetector avalanche de silicio SLiK con área activa circular de 180 µm y ofrece eficiencia de detección superior al 70 % a 650 nm. Cada fotón detectado genera un pulso TTL disponible en el conector BNC trasero. El fotodiodo está refrigerado por termoelectricidad y controlado en temperatura para una operación estable con temperaturas de carcasa entre 5 °C y 70 °C.

Características clave

• APD SLiK de silicio con área activa circular de 180 µm
• PDE pico > 70 % @650 nm
• Salida TTL en BNC trasero; opción de salida gated
• Alimentación única +5 V
• Refrigeración termoeléctrica y control activo de temperatura
• Circuitería interna de protección contra sobrecarga lumínica ambiental
• Tiempo muerto mínimo <25 ns (mejoras electrónicas recientes)
• Rango dinámico >35 Mcps
• Baja probabilidad de afterpulses y alta uniformidad en el área activa

Especificaciones técnicas

• Rango de longitudes de onda: 400 nm a 1064 nm
• Eficiencia de detección pico: >70 % @650 nm (sobre 180 µm de diámetro)
• Diámetro del área activa: 180 µm
• Rango dinámico: >35 Mcps
• Tiempo muerto mínimo: <25 ns
• Salida: pulso TTL en BNC trasero; salida gated disponible
• Alimentación: +5 V única
• Refrigeración: termoeléctrica con control de temperatura; temperatura de carcasa 5 °C a 70 °C
• Protección: protección interna contra sobrecargas
• Conformidad: conforme a RoHS

Opciones y modelos
El módulo se suministra de serie con ventana de espacio libre. Interfaces opcionales: adaptador de fibra FC, soporte C-mount y adaptador para montura en jaula de tubos. Variantes disponibles con diferentes anchos de pulso, tiempos muertos y amplitudes:

• SPCM-AQRH-1X — ancho de pulso 10 ns; tiempo muerto 24 ns; amplitud 2,2 V
• SPCM-AQRH-2X — ancho de pulso 18 ns; tiempo muerto 28 ns; amplitud 2,2 V
• SPCM-AQRH-3X — ancho de pulso 28 ns; tiempo muerto 35 ns; amplitud 2,2 V
• SPCM-AQRH-4X — ancho de pulso 10 ns; tiempo muerto 24 ns; amplitud 4,4 V
• SPCM-AQRH-5X — ancho de pulso 18 ns; tiempo muerto 28 ns; amplitud 4,4 V
• SPCM-AQRH-6X — ancho de pulso 28 ns; tiempo muerto 42 ns; amplitud 4,4 V

Aplicaciones e integración

• TCSPC y medidas de vida media de fluorescencia
• Detección en condiciones de muy baja luz: LIDAR, óptica cuántica y comunicaciones cuánticas
• Espectroscopía en baja intensidad y detección de moléculas individuales
• Integración OEM e instrumentos de laboratorio con alimentación +5 V
• Opciones de montaje e interfaz óptica para integración en sistemas existentes
