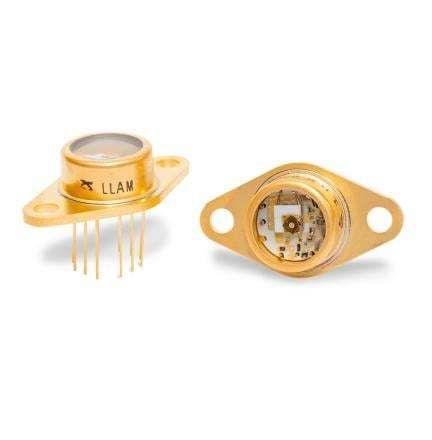

Módulo fotodiodo de avalancha (APD) LLAM-1550-R2AH

Descripción del producto
El LLAM-1550-R2AH es un módulo receptor analógico de fotodiodo de avalancha (APD) de alta velocidad y bajo nivel de luz, basado en una APD InGaAs para 1550 nm. El módulo integra un refrigerador termoeléctrico y un preamplificador, y proporciona una banda ancha de 50 MHz para la detección de señales analógicas rápidas.

Descripción de la serie
La serie LLAM combina un chip de APD, refrigeración termoeléctrica (TE) y un preamplificador en un paquete herméticamente sellado con brida TO-66 modificada de 12 pines. El diseño compacto en un solo paquete cumple con RoHS e incluye posibilidad de disipación térmica adicional. La refrigeración TE integrada estabiliza la responsividad y reduce el ruido en un rango de temperatura ambiente de 5°C a 40°C.

APD
Este modelo incluye la APD Excelitas C30662EH (InGaAs) optimizada para 1550 nm.

Aplicaciones

• Medición de distancia láser
• Reconocimiento de objetivos
• Sensado de temperatura distribuido (DTS)
• Microscopía confocal
• Instrumentación analítica
• Comunicación óptica en espacio libre de alta velocidad

Rendimiento / Ruido
Potencia equivalente de ruido típica: 150–180 fW/√Hz a 1300 nm; 130–160 fW/√Hz a 1550 nm.

Especificaciones técnicas

• Modelo: LLAM-1550-R2AH
• Tipo de detector: fotodiodo de avalancha InGaAs (APD), incluye Excelitas C30662EH
• Longitud de onda nominal: 1550 nm
• Área activa / diámetro de fibra: 200 µm
• Paquete: brida TO-66 modificada de 12 pines, herméticamente sellado
• Control térmico: refrigerador termoeléctrico (TE) integrado
• Preamplificador: preamplificador integrado
• Banda ancha: 50 MHz
• Ruido (típico): 150–180 fW/√Hz a 1300 nm; 130–160 fW/√Hz a 1550 nm
• Comportamiento en ambiente: el TE garantiza menor ruido y responsividad estable de 5°C a 40°C
• Conformidad: cumple RoHS
