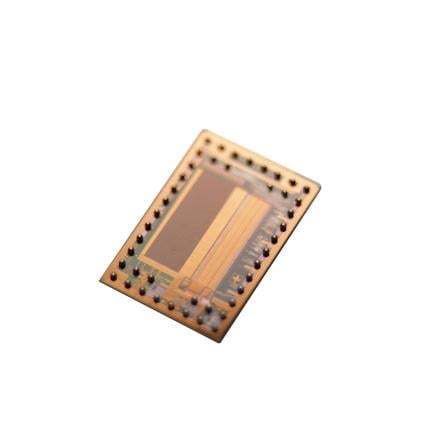

Sensor de tiempo de vuelo XTOF-101-A

Descripción general
El XTOF-101-A es un circuito integrado monolítico CMOS fotoeléctrico, completamente integrado, diseñado para la medición óptica de distancia y la detección de objetos. Es un sistema en chip (SoC) que integra un imageador ToF de 160 × 60 píxeles, un controlador integrado para LED o láser, un convertidor A/D y un controlador en chip, proporcionando una cadena completa de adquisición y procesamiento de señal en un solo circuito. Las salidas por píxel entregan datos de distancia DCS de 12 bits, accesibles mediante una interfaz de vídeo paralela digital de 8 bits y alta velocidad.

Especificaciones clave

• Imageador ToF 160 × 60 píxeles
• Paso de píxel: 20 μm
• Eficiencia cuántica: 90 % a 850 nm
• Datos de salida: datos de distancia DCS de 12 bits por píxel
• Interfaz: interfaz de vídeo paralela digital de 8 bits y alta velocidad

Características

• Bajo consumo de energía: 300 mW
• Controlador de iluminación integrado hasta 200 mA (LED de alta potencia o diodo láser en chip)
• Huella muy reducida: 6.3 × 4.2 mm
• Alcance operativo de hasta 240 m
• Hasta 512 fotogramas ToF por segundo
• Excelente supresión de luz ambiental hasta 100 kLux

Aplicaciones

• Medición volumétrica
• Sensores de puerta
• Evitar colisiones
• Detección de gestos

Especificaciones técnicas

• Tipo de dispositivo: SoC Time-of-Flight CMOS fotoeléctrico monolítico y totalmente integrado
• Resolución del imageador: 160 × 60 píxeles
• Paso de píxel: 20 μm
• Eficiencia cuántica: 90 % a 850 nm
• Salida por píxel: datos de distancia DCS de 12 bits
• Interfaz: interfaz de vídeo paralela digital de 8 bits y alta velocidad
• Componentes integrados: controlador LED/láser, convertidor A/D, controlador en chip
• Capacidad del controlador de iluminación: hasta 200 mA
• Consumo de energía: ~300 mW
• Alcance operativo: hasta 240 m
• Tasa máxima de fotogramas: hasta 512 fotogramas ToF/s
• Huella: 6.3 × 4.2 mm
• Supresión de luz ambiental: hasta 100 kLux
