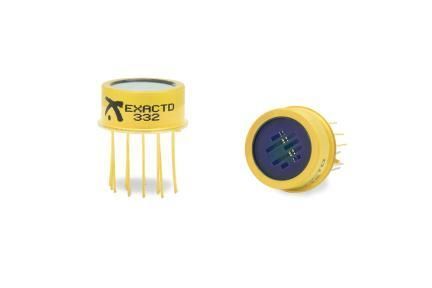

Fotodiodo InGaAs EXACTD®-332

de siliciosensible a las longitudes de onda

Descripción del producto
La plataforma Excelitas EXACTD® está diseñada para la detección del ángulo de llegada (AoA) en sistemas de receptor de advertencia láser (LWR) y sistemas electro-ópticos activos. El EXACTD-332 es un módulo fotodiodo compacto que combina matrices Si e InGaAs para ofrecer sensibilidad de banda ancha de 500 a 1650 nm en un encapsulado TO-8, optimizado para un codificado AoA preciso en un amplio campo de visión.

Funcionamiento y atributos clave
El EXACTD-332 emplea un esquema de codificación Gray de 3 bits para representar el AoA incidente con una resolución angular codificada de ±6,0°. El módulo puede orientarse para uso en azimut o elevación y proporciona un campo de visión de ±45°. Canales de baja y alta sensibilidad amplían el rango dinámico, y cada matriz fotodiodo incluye dos canales de referencia para la determinación del nivel de base.

Características y beneficios

• Rango de sensibilidad espectral: 500 – 1650 nm (matrices combinadas Si e InGaAs)
• Codificación de 3 bits Gray para resolución AoA de ±6,0°
• Campo de visión (FoV): ±45° en azimut y elevación
• Canales de baja y alta sensibilidad para amplio rango dinámico
• Dos canales de referencia por matriz fotodiodo para medición de nivel base

Ilustraciones
La documentación del producto incluye diagramas del principio de funcionamiento y gráficos de rendimiento que muestran la respuesta del detector, el codificado AoA y las respuestas comparativas según las bandas de longitud de onda.

Características / Especificaciones técnicas

• Corriente de ruido por elemento (pA/√Hz): 0.2
• Capacitancia típica por elemento (pF): 13.5
• Precisión típica Angle-of-Arrival (error RMS) (°): 6.0
• Error máximo de apuntado (°): 1.8
• Resolución angular (codificada): ±6.0° (código Gray de 3 bits)
• Campo de visión (FoV): ±45° (azimut y elevación)
• Sensibilidad espectral: 500 – 1650 nm (matrices Si e InGaAs combinadas)
• Matrices detectores: Silicio (Si) e InGaAs
• Canales: Canales de baja y alta sensibilidad más dos canales de referencia por matriz
• Encapsulado: Pequeño encapsulado compacto TO-8
