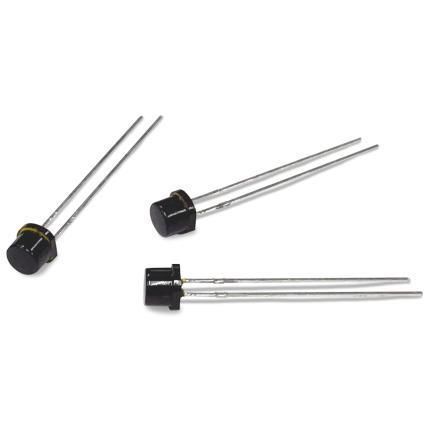

Fototransistor de conmutación VTT9814FH

para las técnicas automóvilesde silicio

Descripción general
El VTT9814FH es un fototransistor de silicio encapsulado en un paquete plano T 1¾ orientado hacia el extremo con bloqueo de infrarrojos. Ofrece buena respuesta en el espectro visible (450–700 nm) y se presenta como alternativa conforme RoHS a las fotocélulas de sulfuro de cadmio (CdS).

Detalles
El componente integra el chip de fototransistor de silicio probado de la familia VTT con una función de bloqueo IR incorporada en la resina epoxi. Presenta una tolerancia de corriente luminosa reducida para un rendimiento constante. Rango típico de control de luz ambiente: aproximadamente 500–1000 lux (50–100 fc).

Características y beneficios

• Respuesta a luz visible con bloqueo IR proporcionado por la resina
• Baja corriente de oscuridad para detección fiable con poca luz
• Alternativa conforme RoHS a las fotocélulas CdS

Aplicaciones

• Control y conmutación del alumbrado público
• Control de luz interior/exterior crepúsculo/amanecer
• Circuitos de atenuación de faros automotrices
• Control de contraste y retroiluminación de pantallas
• Sistemas de iluminación para ahorro energético

Especificaciones técnicas

• Área activa: 0,192 mm²
• Corriente de cortocircuito: 80–120 µA (a 100 fc, 2850 K)
• Corriente de oscuridad: ≤50 nA (VCE = 5 V)
• Rango espectral: 450–700 nm
• Respuesta espectral pico: 585 nm
• Sensibilidad en la longitud de onda pico: típ. 7 A/W
• Respuesta angular: ±50° (respuesta al 50 %)
• Temperatura máxima de soldadura: 260 °C
